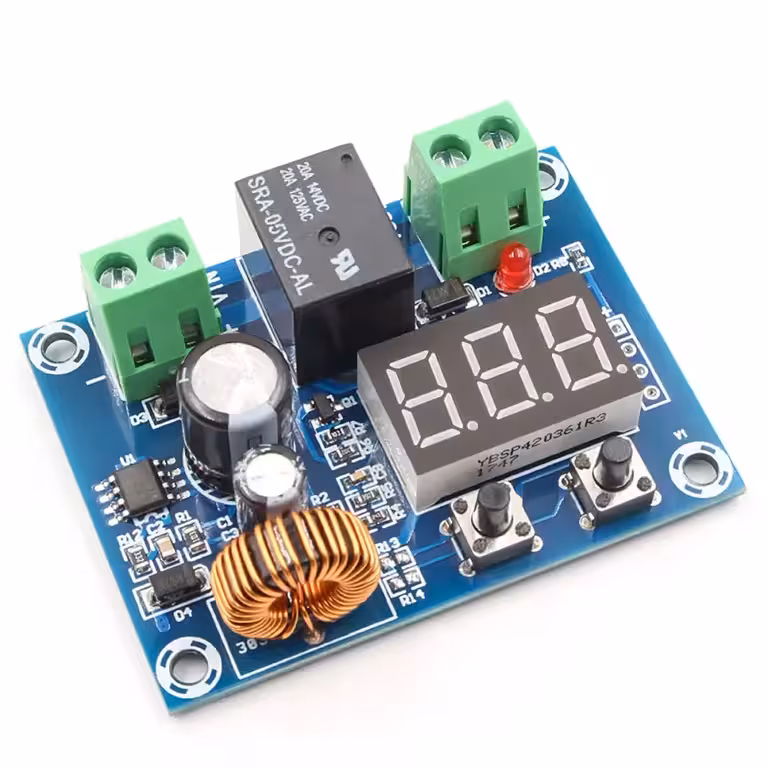

Módulo de protección de descarga de batería 12V–36V: evita daños irreparables con desconexión automática
Una batería descargada por completo pierde gran parte de su capacidad original de forma irreversible. Ya sea en caravanas, barcos, instalaciones solares aisladas o vehículos que pasan mucho tiempo parados, el problema suele detectarse demasiado tarde. Este módulo de protección contra descarga profunda actúa preventivamente: desconecta los consumidores automáticamente cuando la tensión cae por debajo del umbral configurado y los vuelve a conectar sin necesidad de intervención manual.
Nota: Este dispositivo no es un convertidor de tensión; la tensión de salida es idéntica a la de entrada. La corriente máxima soportada es de 10A.
¿Por qué elegir este modelo? (Ventajas clave):
- Desconexión y reconexión totalmente automáticas: Las funciones Auto Power-Off y Auto Reconnect operan sin supervisión, ideal para sistemas que permanecen desatendidos durante largos periodos.
- Precisión de ajuste de 0.1V: Permite configurar umbrales exactos (por ejemplo, 11.5V o 22.8V), algo fundamental para baterías LiFePO4 y Li-Ion que requieren rangos de tensión muy específicos.
- Compatibilidad nativa con 12V, 24V y 36V DC: Un mismo módulo sirve para la batería de tu coche, acumuladores solares o packs de litio sin necesidad de realizar cambios en el hardware.
- Histéresis configurable: Evita los ciclos de conmutación rápidos que desgastan el relé; ajusta el diferencial de reconexión según las necesidades específicas de tu instalación.
- Bajo consumo propio: Menos de 1.5W, para que el propio módulo no agote tu fuente de energía.
Detalles y rendimiento técnico
Este módulo de protección de descarga integra un relé de potencia gestionado por un microcontrolador que monitoriza en tiempo real la tensión en el terminal VIN. Cuando el voltaje desciende por debajo del umbral de corte programado (con una precisión de 0.1V), el relé abre el circuito y desconecta instantáneamente el dispositivo conectado al terminal VOUT. La reconexión se produce automáticamente cuando la tensión supera la suma del umbral de corte y la histéresis configurada, evitando así el parpadeo o ciclos de encendido/apagado rápidos. Con una capacidad de hasta 10A, es perfecto para motores DC, tiras LED, controladores de carga, sistemas de iluminación y otros dispositivos.
| Parámetro | Detalle |
|---|---|
| Tensión de entrada | 12V – 36V DC |
| Tensión de salida | Igual a la tensión de entrada |
| Corriente máxima | 10A |
| Precisión de control | 0.1V |
| Consumo propio | Máx. 1.5W |
| Dimensiones | 57 × 42 × 19 mm |
| Peso | 28g |
| Compatibilidad | Sistemas 12V, 24V, 36V DC |
| Aplicaciones | Automoción, energía solar, acumuladores, sistemas DC |
Instrucciones de configuración y uso
- Conecta los bornes positivo y negativo de la batería al terminal VIN del módulo (asegúrate de respetar la polaridad).
- Conecta el consumidor (motor, bombilla, controlador, etc.) al terminal VOUT.
- Mantén pulsado el botón izquierdo para entrar en el modo de ajuste de la tensión de corte; usa pulsaciones cortas para seleccionar el valor deseado (ej. 11.5V para una batería de 12V).
- Mantén pulsado el botón derecho para configurar la histéresis (la diferencia de tensión necesaria para la reconexión, ej. 1V).
- Confirma los ajustes; el relé desconectará automáticamente el dispositivo cuando la tensión baje del límite y lo reactivará cuando se alcance el nivel óptimo.
Contenido del paquete
- 1x Módulo de protección de descarga de batería 12V–36V 10A
Preguntas frecuentes
¿Es compatible con baterías LiFePO4 y Li-Ion?
Sí, es compatible con cualquier tipo de batería recargable con tensión nominal entre 12V y 36V, incluyendo LiFePO4, Li-Ion, AGM y plomo-ácido, ya que el umbral de protección se ajusta manualmente con una precisión de 0.1V.
¿Se puede usar en instalaciones solares aisladas?
Es una solución ideal para sistemas fotovoltaicos off-grid, ya que protege el acumulador solar frente a descargas profundas cuando la producción energética es insuficiente para cubrir el consumo.
¿Qué ocurre si el consumo supera los 10A?
Superar el límite de 10A puede dañar el relé interno. Si tus dispositivos consumen más, te recomendamos utilizar un relé de potencia externo controlado por la salida del módulo.
¿Funciona a 24V o 36V sin modificaciones?
Sí, el módulo admite tensiones de entrada de 12V a 36V DC de forma nativa. No requiere cambios de hardware, solo ajustar el umbral de corte según la tensión nominal de tu batería.
¿Se guardan los ajustes tras un corte de energía?
Sí, los valores de tensión de corte e histéresis se almacenan en la memoria no volátil del módulo, por lo que se mantienen activos incluso tras una interrupción del suministro.
