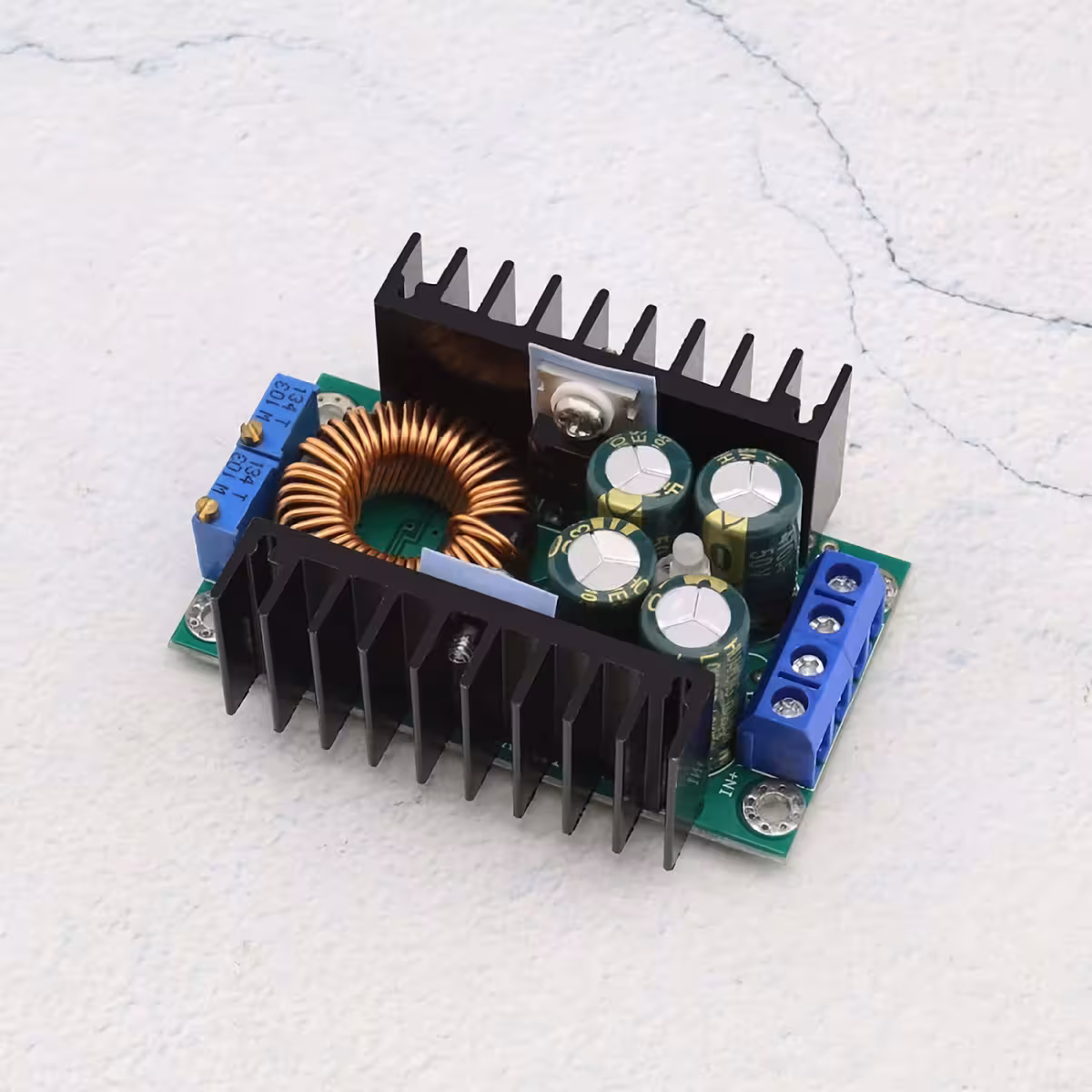

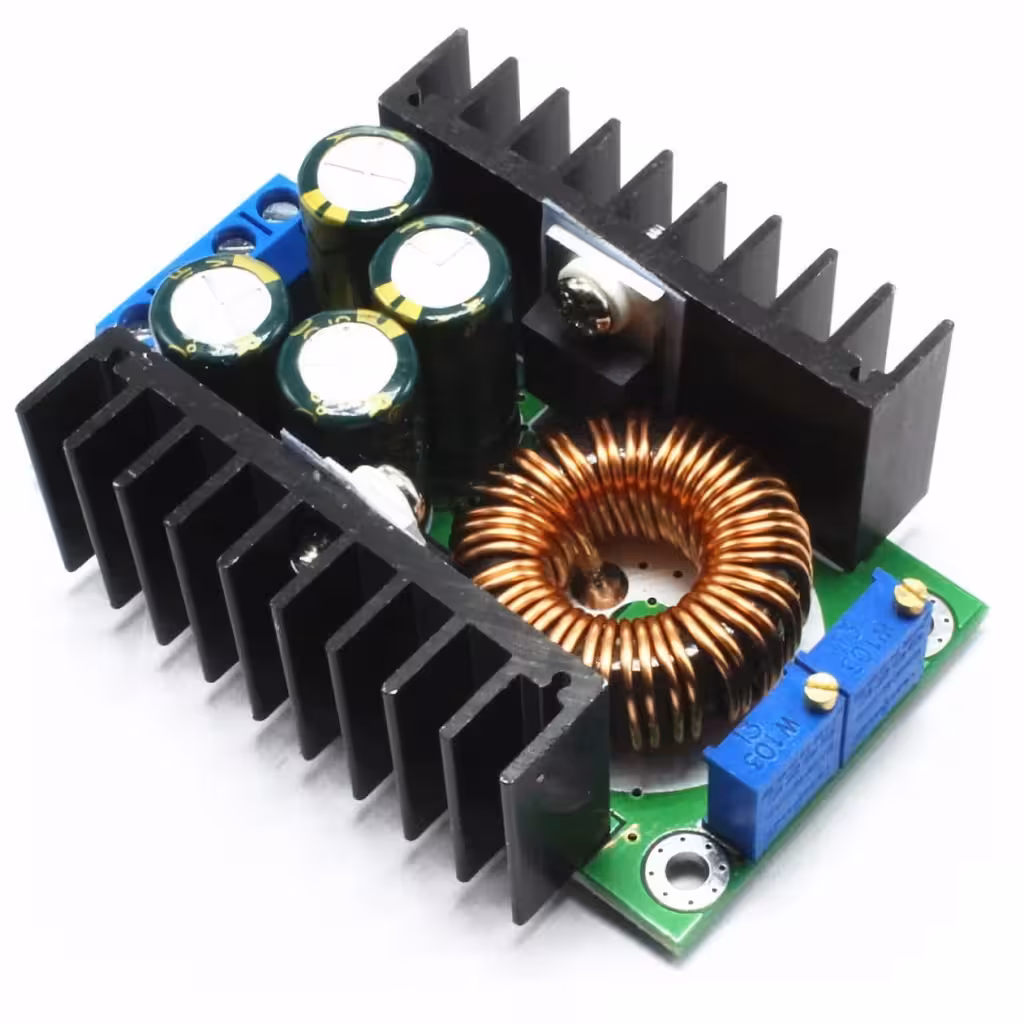

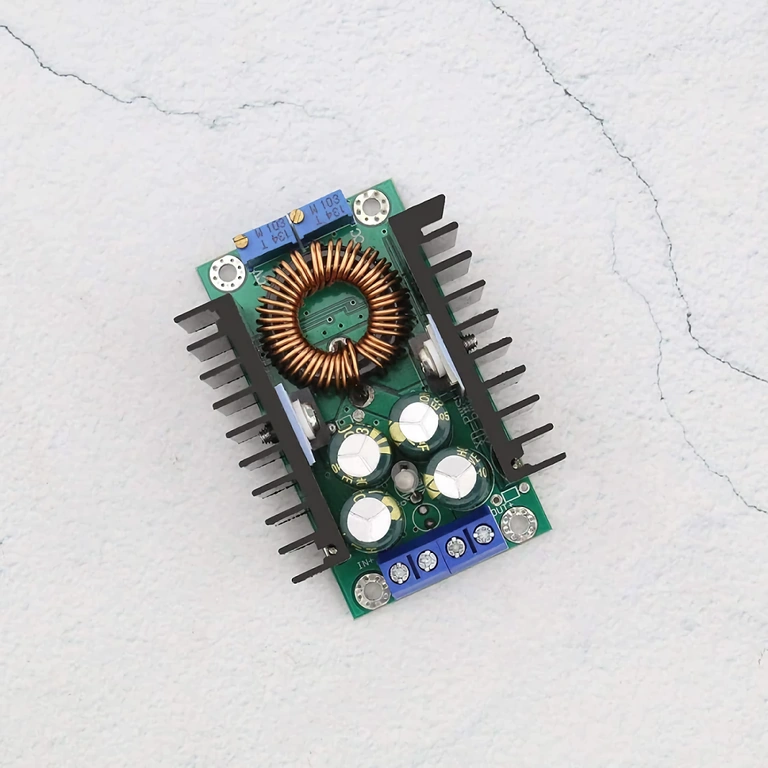

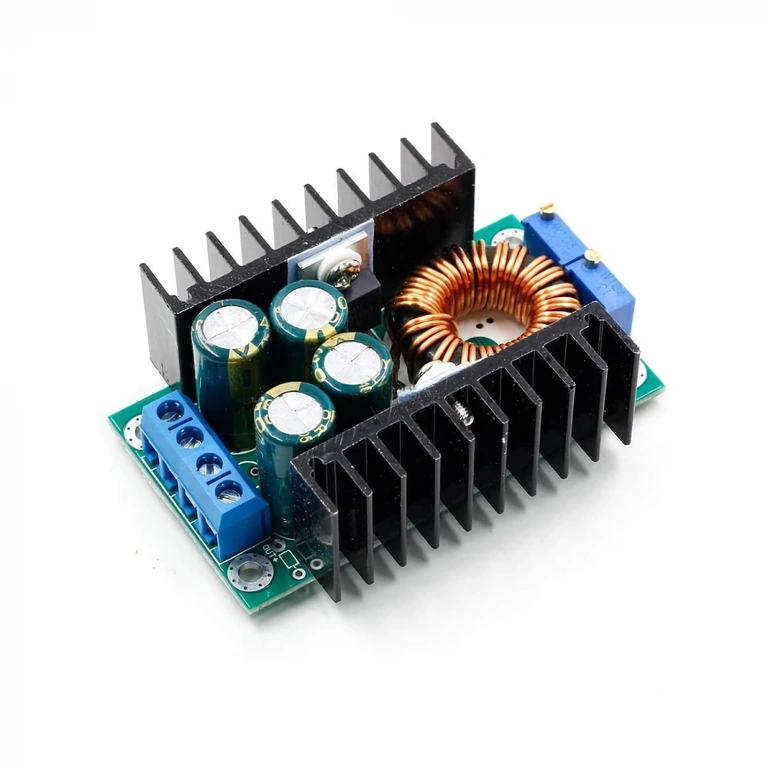

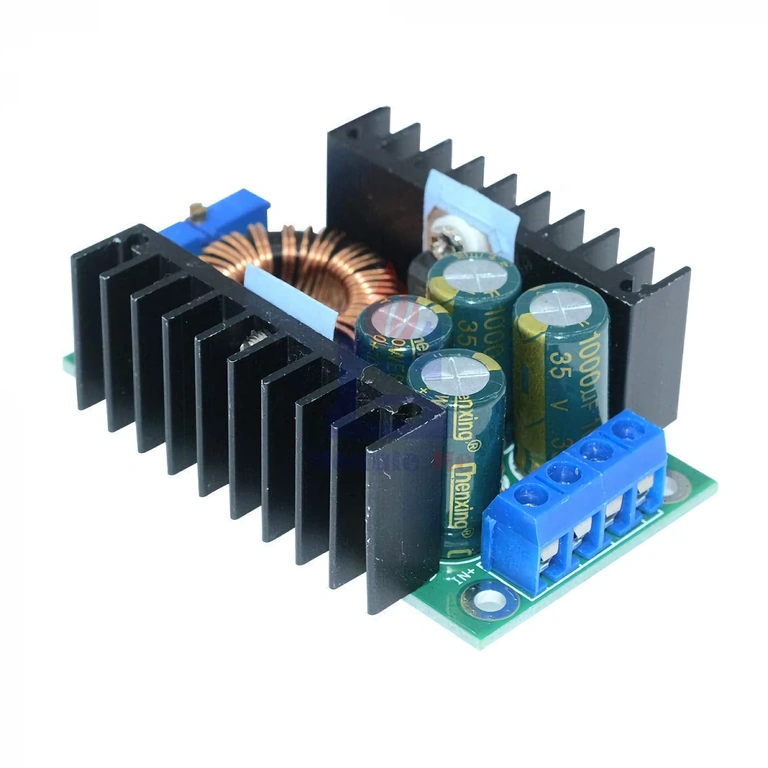

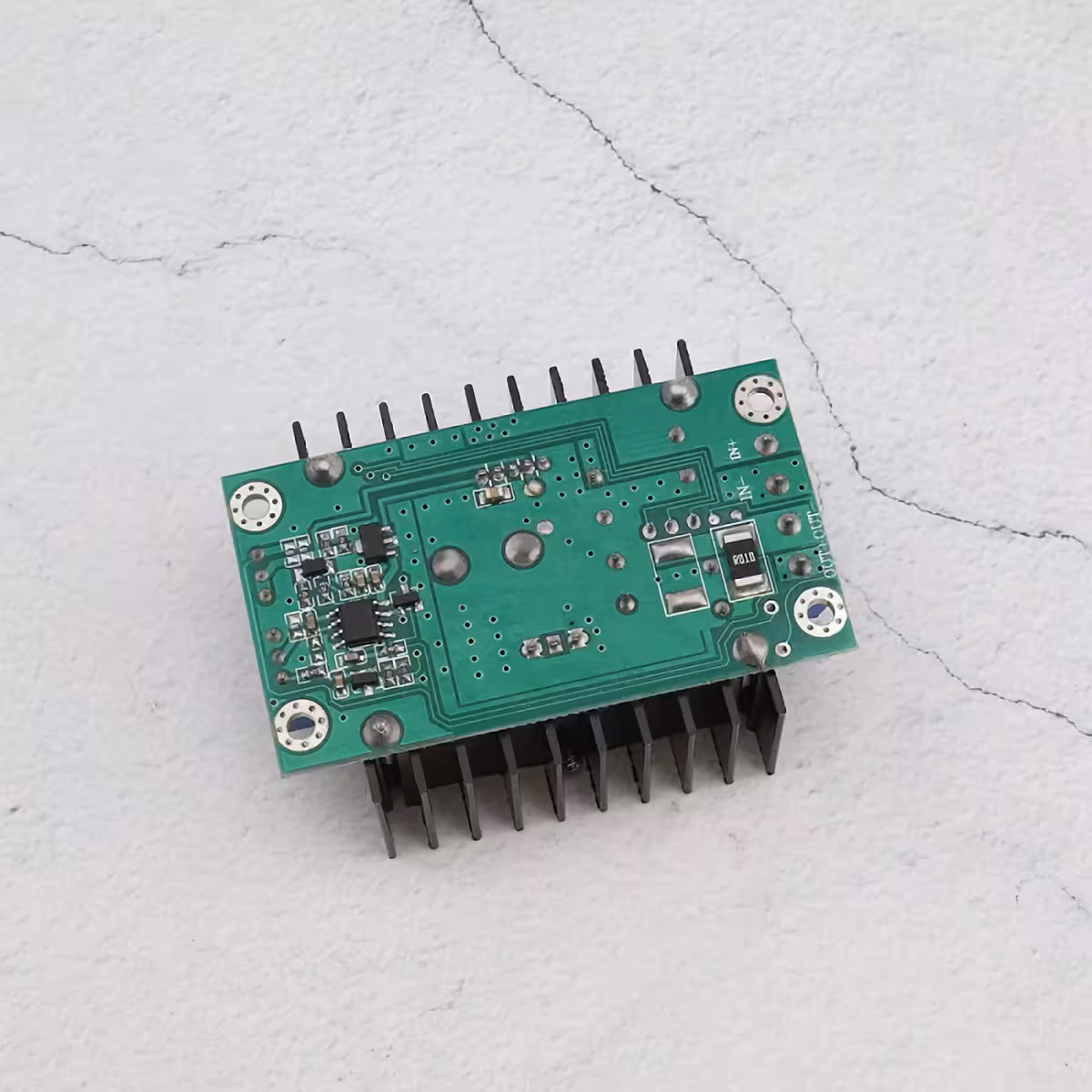

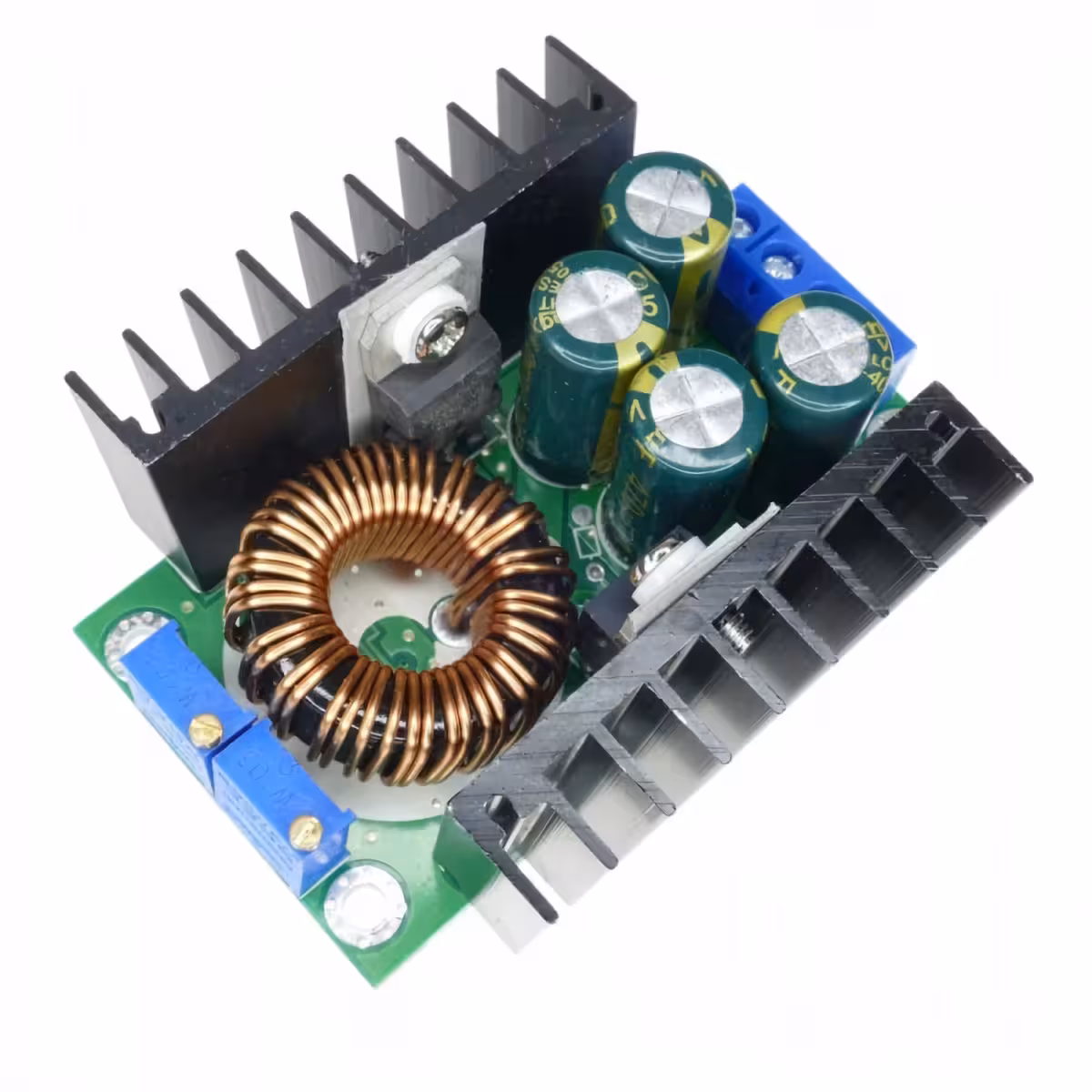

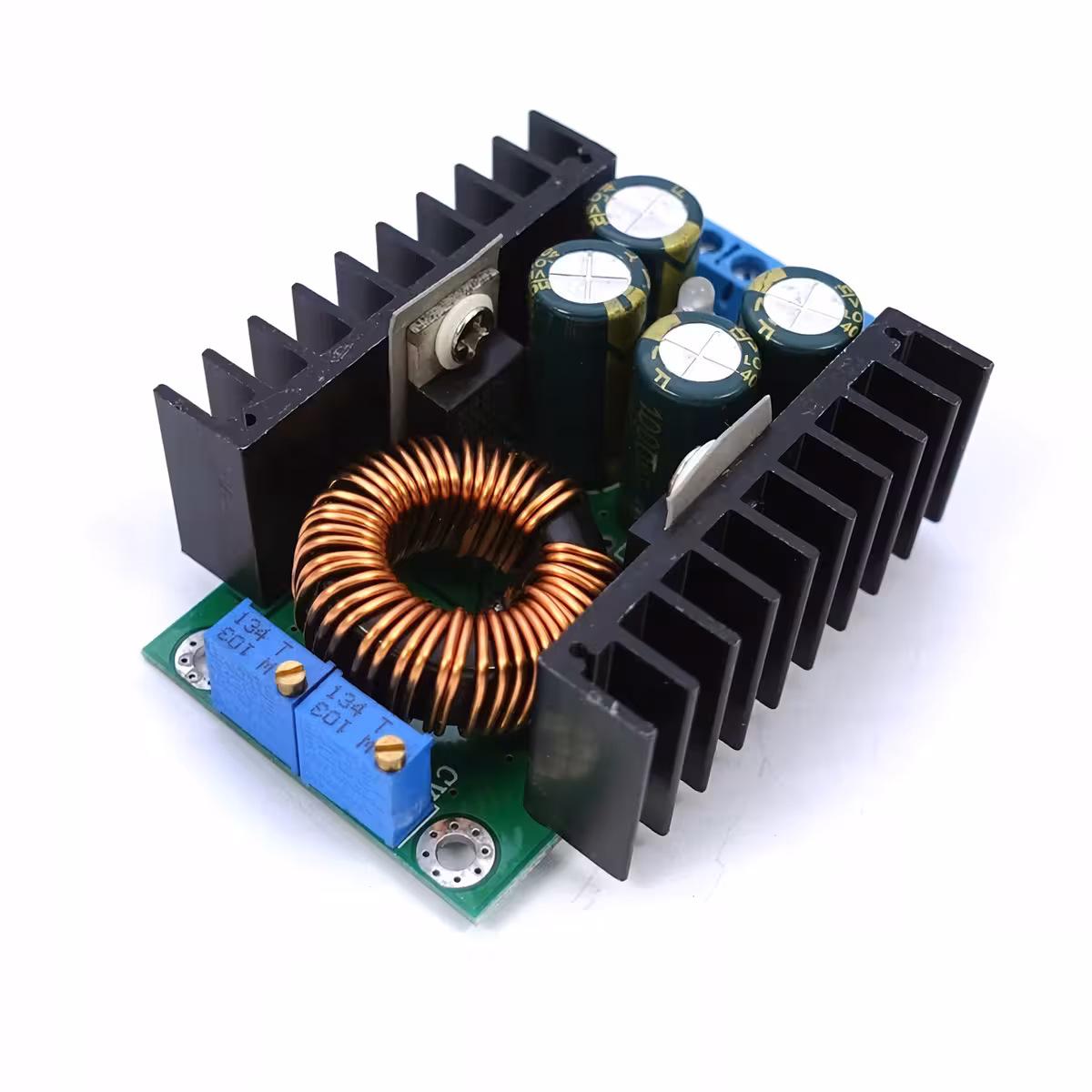

Módulo convertidor DC-DC Step Down de 9A: ajuste preciso de tensión y corriente para proyectos exigentes
¿Necesitas alimentar un LED de alta potencia, cargar una batería LiPo o montar tu propia fuente de alimentación de laboratorio? El problema habitual es siempre el mismo: la tensión disponible no encaja con lo que requiere tu proyecto. Este módulo step down ajustable es la solución definitiva: reduce la tensión de cualquier fuente de entre 5V y 40V al valor exacto que necesites, con una precisión profesional y una pérdida de energía mínima.
Nota: Para corrientes de salida superiores a 7A, se recomienda refrigeración forzada mediante ventilador. Para proteger el módulo contra la polaridad inversa, se aconseja instalar un diodo Schottky externo en la línea de entrada.
¿Por qué elegir este modelo? (Ventajas clave):
- Potenciómetros multivuelta (25 vueltas): ajusta la tensión y la corriente con total precisión, sin saltos bruscos; ideal para trabajar con baterías sensibles o LEDs de alta precisión.
- Eficiencia del 95%: de cada 100W consumidos, 95W llegan a la carga. Esto garantiza un radiador más frío en condiciones normales y un menor consumo energético a largo plazo.
- Control independiente de tensión y corriente (CC/CV): funciona como un cargador inteligente para baterías LiPo, Li-Ion o NiMH sin necesidad de circuitos adicionales.
- Protección integrada contra cortocircuitos: si la carga falla, el módulo se detiene automáticamente, manteniendo tus dispositivos a salvo.

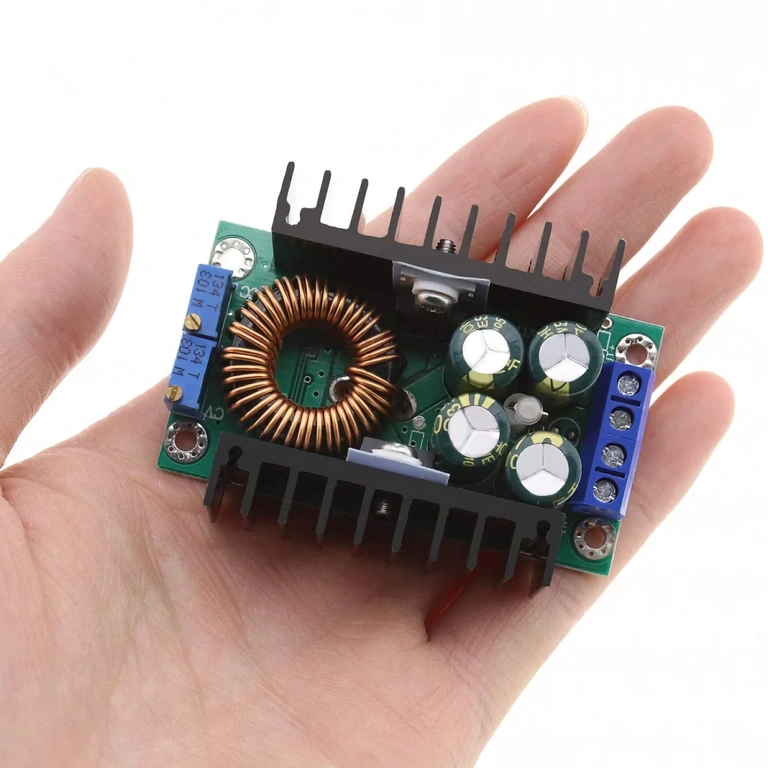

- Diseño compacto (65 × 48 mm) con 4 orificios de 3 mm: se integra en cualquier caja de proyectos DIY o panel de control en menos de 5 minutos.
Detalles y rendimiento
En el corazón de este módulo se encuentra un convertidor buck (step down) de conmutación rápida, diseñado para mantener la tensión de salida estable incluso ante variaciones bruscas de la carga. Su tensión de entrada (de 5V a 40V DC) lo hace compatible con baterías LiPo multicelda, fuentes de alimentación de PC, fuentes de laboratorio o paneles solares de baja tensión.

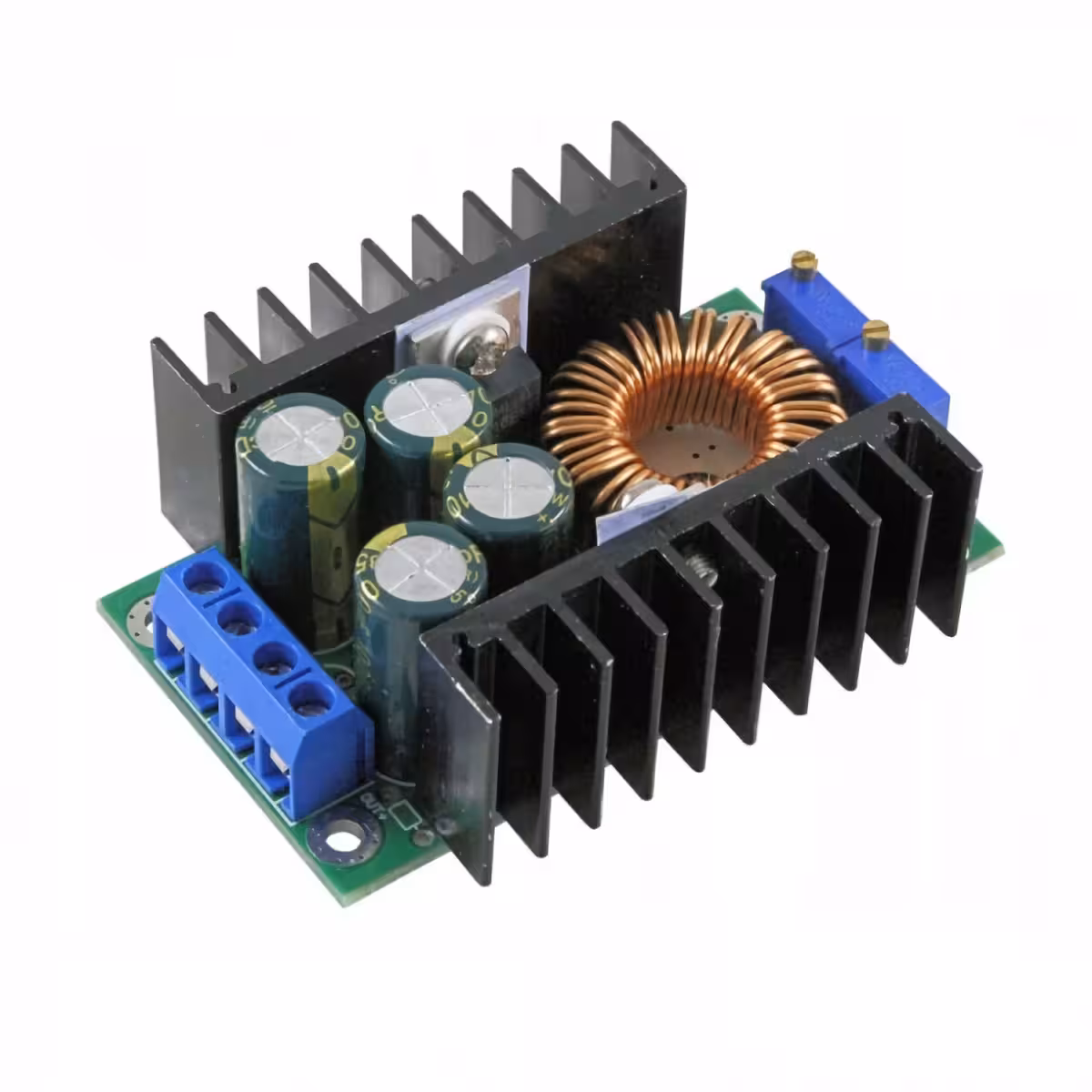

Sus dos potenciómetros de 25 vueltas ofrecen un control granular sobre la tensión de salida (1.2V–35V) y el límite de corriente (0.2A–9A), convirtiéndolo en una herramienta versátil y no solo en un simple reductor. Para cargas que superen los 7A continuos, recomendamos añadir un pequeño ventilador sobre el disipador; por debajo de este valor, su eficiencia del 95% mantiene los componentes a temperaturas óptimas sin necesidad de refrigeración activa.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión de entrada | 5V – 40V DC |
| Tensión de salida ajustable | 1.2V – 35V DC |
| Corriente de entrada máxima | 9A |
| Corriente de salida ajustable | 0.2A – 9A |
| Eficiencia máxima | 95% |
| Tipo de ajuste | Potenciómetros multivuelta (25 vueltas) – tensión y corriente |
| Protecciones incluidas | Cortocircuito (polaridad inversa mediante diodo externo) |
| Refrigeración necesaria | Forzada (ventilador) para corrientes > 7A |
| Dimensiones de la placa | 65 × 48 × 24 mm |
| Montaje | 4 tornillos, orificios de Ø 3 mm |
| Tipo de convertidor | Buck (Step Down) DC-DC |
Instrucciones de uso
- Conecta la fuente de alimentación a los terminales de entrada, respetando la polaridad (+ y –). La tensión de entrada debe ser al menos 1.5V superior a la tensión de salida deseada.
- Ajusta la tensión de salida con el potenciómetro marcado como V-ADJ. Gira lentamente; las 25 vueltas permiten una gran precisión. Verifica el valor con un multímetro en los terminales de salida.
- Configura el límite de corriente con el potenciómetro I-ADJ. Conecta la carga y ajusta hasta el valor deseado, monitorizando la corriente con un amperímetro en serie.
- Controla la temperatura en cargas elevadas. Si la corriente supera los 7A, coloca un ventilador sobre el disipador o directamente sobre los componentes de la placa.
- Instala un diodo Schottky (ej. SB1040 o equivalente) en la línea positiva de entrada si existe riesgo de conexión con polaridad invertida.
Contenido del paquete
- 1x Módulo convertidor DC-DC Step Down ajustable 5-40V / 9A
Preguntas frecuentes
¿Puedo usar el módulo para cargar una batería LiPo de 3.7V desde una fuente de 12V?
Sí. Ajusta la tensión de salida a 4.2V (tensión máxima para LiPo de una celda) y limita la corriente según las especificaciones del fabricante de la batería. El módulo funciona en modo CC/CV, ideal para acumuladores LiPo.
¿Necesito un ventilador en todos los casos?
No. La refrigeración forzada solo es necesaria cuando la corriente de salida supera los 7A de forma continua. Por debajo de ese valor, su eficiencia del 95% mantiene la temperatura en niveles seguros sin ventilación adicional.
¿Cómo protejo el módulo si conecto la fuente al revés?
El módulo no incluye protección interna contra polaridad inversa. Te recomendamos instalar un diodo Schottky adecuado (como el SB1040) en serie en la línea positiva de entrada; es una inversión mínima que evitará daños accidentales.
¿Funciona como driver para LEDs de potencia?
Sí. Ajusta la corriente al valor nominal del LED y la tensión al voltaje directo (forward voltage) correspondiente. Su limitación de corriente ajustable lo convierte en un driver eficiente sin necesidad de componentes extra.
