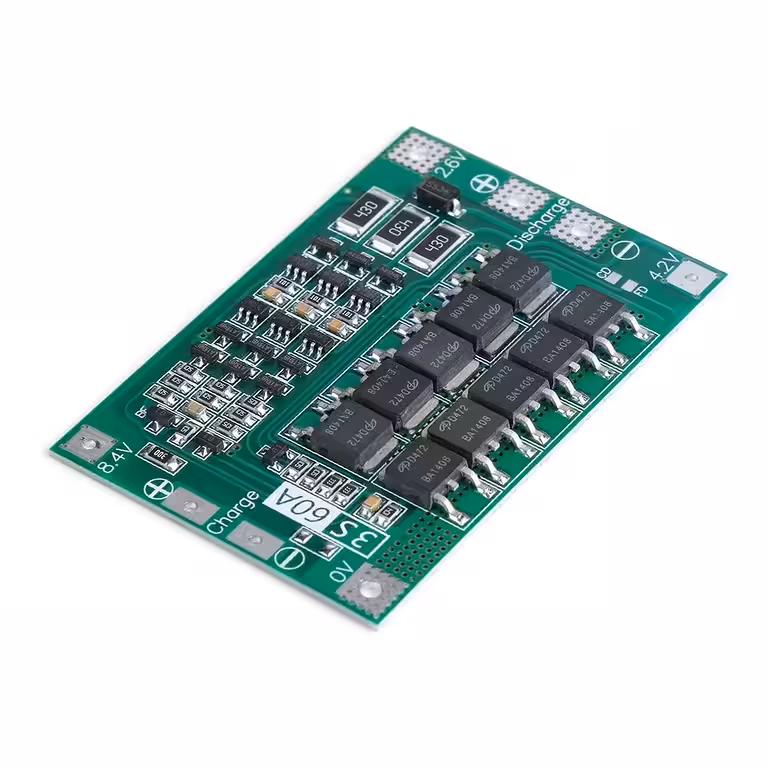

Módulo BMS 3S 60A – Protección y equilibrado integral para packs de baterías Li-Ion 18650
Las baterías sin protección se degradan rápidamente. Un pack de Li-Ion sin una supervisión activa puede perder entre un 30% y un 40% de su capacidad tras unos pocos meses de uso intensivo. Este módulo BMS 3S 60A soluciona este problema: monitoriza cada celda individualmente, interviene automáticamente ante cualquier anomalía y mantiene el pack perfectamente equilibrado en cada ciclo de carga.
Nota: El módulo no incluye las celdas 18650. Compruebe la tensión nominal del pack antes de realizar la instalación. La corriente de 70A es soportada como pico momentáneo; la corriente continua máxima recomendada es de 60A.
¿Por qué elegir este modelo? (Ventajas clave):
- 60A continuos / 70A pico — soporta motores de alto consumo sin caídas de tensión ni cortes inesperados, ideal para herramientas eléctricas DIY o aplicaciones industriales.
- Equilibrado pasivo de 100mA por celda — compensa las diferencias entre celdas durante la carga, evitando el desequilibrio crónico que reduce la autonomía.
- Triple protección automática — contra sobrecarga (4.2V ±0.03V), sobredescarga (3.2V ±0.1V) y cortocircuitos, sin necesidad de intervención manual.
- 10 MOSFETs de potencia — ofrecen una baja resistencia interna, una disipación térmica superior a los módulos estándar de 6 MOSFETs y una conmutación rápida ante fallos.
- Diseño compacto de 3.4 mm de grosor — perfecto para integrarse en carcasas estrechas de taladros, drones o coches RC donde el espacio es limitado.
- Puerto común (B- / P- / C-) — permite conectar el cargador y la carga simultáneamente, simplificando el cableado.
Detalles y rendimiento
El circuito integra 10 transistores MOSFET de potencia dispuestos de forma simétrica, lo que reduce la resistencia interna total y minimiza las pérdidas de energía bajo carga. Los umbrales de protección vienen calibrados de fábrica para la química Li-Ion estándar: 4.2V para sobrecarga y 3.2V para sobredescarga, valores que protegen las celdas sin sacrificar su capacidad útil.
El sistema de equilibrado pasivo actúa exclusivamente durante la fase de carga, disipando el exceso de energía de las celdas más cargadas mediante resistencias dedicadas. La corriente máxima de carga admitida es de 15A, compatible con cargadores profesionales 3S del mercado. Para corrientes de descarga de entre 20 y 30A, el módulo funciona sin refrigeración adicional; cerca del límite de 60A, se recomienda asegurar una ventilación adecuada.
| Parámetro | Valor / Detalle |
|---|---|
| Configuración de batería | 3S (Li-Ion 18650) |
| Tensión nominal del pack | 12.6V (tensión de carga) |
| Corriente máxima de carga | 15A |
| Corriente máxima de descarga (continua) | 60A |
| Corriente máxima de descarga (pico) | 70A |
| Protección sobrecarga | 4.2V ± 0.03V por celda |
| Protección sobredescarga | 3.2V ± 0.1V por celda |
| Corriente de equilibrado | 100mA por celda |
| Número de MOSFETs | 10 |
| Dimensiones | 62 × 42 × 3.4 mm |
| Protección cortocircuito | Sí (automática, se resetea al retirar la carga) |
| Topología de puerto | Puerto común (B- / P- / C-) |
| Aplicaciones recomendadas | Taladros, destornilladores eléctricos, drones, RC, robots aspiradores, proyectos DIY |
Contenido del paquete
- 1 × Módulo BMS 3S 60A para baterías Li-Ion 18650
Preguntas frecuentes
¿Funciona con cualquier batería 18650, independientemente de su capacidad?
Sí. El módulo BMS 3S 60A es compatible con cualquier celda Li-Ion 18650, sin importar su capacidad (mAh). No obstante, el equilibrado es más eficiente si utilizas celdas del mismo modelo y capacidad; las grandes diferencias entre celdas ralentizan el proceso de balanceo.
¿Qué ocurre si se produce un cortocircuito?
El módulo detecta el cortocircuito en milisegundos e interrumpe automáticamente el circuito de descarga mediante los MOSFETs, protegiendo tanto la batería como el dispositivo conectado. La reconexión es automática una vez retirada la carga defectuosa; no requiere reset manual.
¿Qué tensión debe tener el cargador?
Para un pack Li-Ion 3S, el cargador debe suministrar exactamente 12.6V, que es la tensión de carga completa para 3 celdas en serie. Utiliza siempre un cargador específico para 3S con limitación de corriente; un cargador inadecuado puede dañar las celdas incluso con el BMS instalado.
¿Es necesario un disipador para corrientes altas?
A 20–30A, el módulo funciona sin refrigeración adicional. Si vas a trabajar cerca del límite de 60A continuos durante periodos prolongados, se recomienda añadir un pequeño disipador sobre los MOSFETs o asegurar una ventilación activa, ya que el calor excesivo prolongado reduce la vida útil de los transistores.
