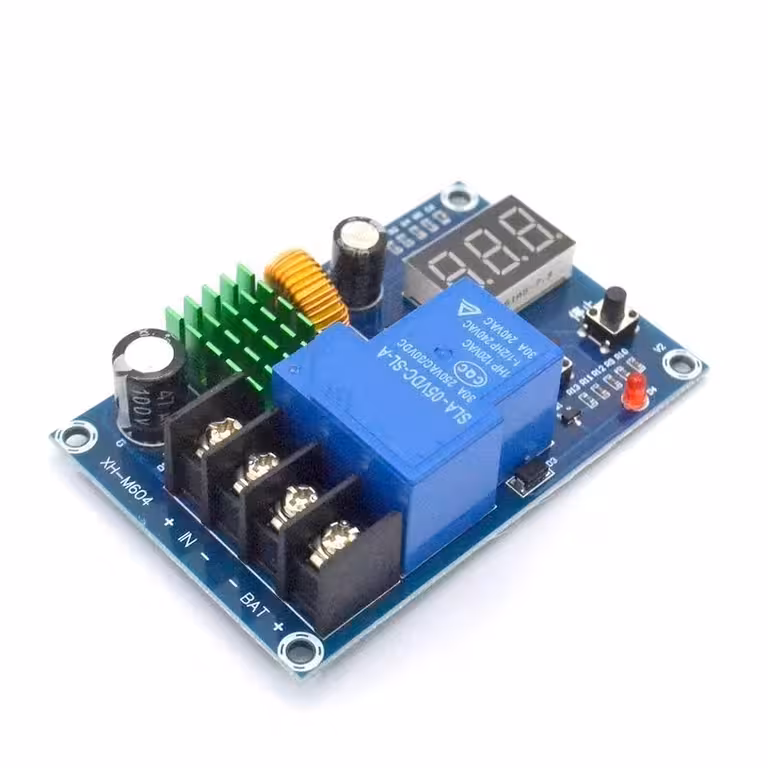

Regulador solar XH-M604 30A: el controlador que alarga la vida útil de tu batería en cualquier sistema off-grid
Dejar que una batería se descargue por completo varias veces puede traducirse en cientos de euros perdidos. En un sistema fotovoltaico sin control automático, esto puede ocurrir en cualquier momento: durante la noche, en días nublados o cuando el consumo supera la producción. El regulador solar XH-M604 interviene justo en esos momentos críticos: detiene la descarga antes de que sea demasiado tarde y reanuda la carga en cuanto la tensión vuelve al umbral configurado. Es compatible con sistemas de 12V, 24V, 36V, 48V y 60V, ofreciendo una solución versátil para prácticamente cualquier configuración.
Nota: Los voltajes de umbral (inicio/parada) deben configurarse manualmente siguiendo las especificaciones del fabricante de tu batería. Los valores de fábrica son solo orientativos.
¿Por qué elegir este modelo? (Ventajas clave):
- Amplio rango de tensión 6V–60V: cubre sistemas de 12V, 24V, 36V, 48V y 60V sin necesidad de comprar un controlador diferente para cada configuración.
- Corriente nominal de 30A: soporta paneles de hasta 360W a 12V o 720W a 24V, potencia suficiente para una instalación en una casa de campo o una caravana totalmente equipada.
- Pantalla LCD con precisión de 0.1V: visualiza el voltaje de la batería en tiempo real y ajusta los umbrales con una precisión que los voltímetros analógicos no pueden ofrecer.
- Compatible con 6 tipos de baterías: Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH y Plomo-Ácido (AGM/GEL), sin necesidad de adaptadores o módulos adicionales.
- Formato ultra compacto de 81×54×18 mm: se integra fácilmente en cualquier caja DIY, panel de control o cuadro eléctrico sin ocupar espacio innecesario.
Detalles y rendimiento
La tecnología PWM (Pulse Width Modulation) regula la transferencia de energía mediante impulsos rápidos, reduciendo el estrés térmico en las celdas y prolongando el ciclo de vida del acumulador en comparación con la carga directa. Cuando la tensión cae por debajo del umbral configurado en el botón START, el controlador activa automáticamente el flujo desde el panel; al alcanzar el límite configurado en STOP, interrumpe la alimentación y entra en modo de monitorización continua. El resultado: protección contra sobrecarga y protección contra descarga profunda siempre activas, sin intervención manual.
| Parámetro | Valor / Detalle |
|---|---|
| Modelo | XH-M604 |
| Tensión de entrada | 6V – 60V DC |
| Corriente nominal | 30A |
| Tipo de carga | PWM (Pulse Width Modulation) |
| Voltajes compatibles | 12V / 24V / 36V / 48V / 60V |
| Pantalla | LCD digital, precisión 0.1V |
| Potencia máxima del panel (12V) | 360W |
| Potencia máxima del panel (24V) | 720W |
| Tipos de baterías compatibles | Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH, Plomo-Ácido (AGM, GEL) |
| Dimensiones | 81 × 54 × 18 mm |
| Aplicaciones | Sistemas fotovoltaicos, eólicos, caravanas, off-grid, proyectos DIY |
Instrucciones de programación y uso
- Mantenga pulsado el botón START durante 3 segundos y ajuste el voltaje al que el controlador debe iniciar la carga de la batería.
- Mantenga pulsado el botón STOP durante 3 segundos y ajuste el voltaje al que la carga debe detenerse automáticamente.
- Para restablecer los valores de fábrica, pulse ambos botones simultáneamente hasta que aparezca «888» en la pantalla.
- Conecte primero la batería a los bornes, luego el panel solar y, finalmente, los consumidores (bombillas, inversor, bomba, etc.).
- Respete estrictamente la polaridad (+/-) y evite exponer el módulo a la humedad o a fuentes directas de calor.
Contenido del paquete
- 1 x Controlador solar XH-M604 con pantalla LCD integrada
Preguntas frecuentes
¿Puedo usar el controlador XH-M604 con baterías LiFePO4?
Sí, el módulo es compatible con baterías LiFePO4 (Litio-Ferrofosfato), pero debe configurar manualmente el voltaje de inicio y parada según las recomendaciones del fabricante de la batería (normalmente entre 13.8V y 14.4V para una batería de 12V LiFePO4).
¿Qué potencia máxima de panel solar soporta?
Con una corriente nominal de 30A, el controlador admite paneles solares de hasta 360W en un sistema de 12V y hasta 720W en un sistema de 24V. Para voltajes superiores (48V, 60V), la potencia soportada aumenta proporcionalmente.
¿Funciona también con aerogeneradores?
Sí, el controlador puede utilizarse con aerogeneradores de pequeña potencia, siempre que el voltaje de salida de la turbina se encuentre dentro del rango de 6V-60V DC y exista una rectificación de corriente adecuada.
¿Cómo protege la batería contra la descarga profunda?
El controlador monitoriza permanentemente el voltaje de la batería y desconecta automáticamente los consumidores o detiene la descarga al alcanzar el umbral mínimo configurado, evitando así el deterioro irreversible de las celdas.
¿Puedo conectar directamente un inversor a la salida del módulo?
Sí, pero asegúrese de que la potencia del inversor no supere la capacidad de 30A del controlador y utilice cables con la sección adecuada para evitar el sobrecalentamiento de las conexiones.
