Voltímetro y amperímetro digital de panel 0–100V 0–10A – Lecturas precisas con pantalla LED dual de alta visibilidad
Si estás montando un panel de control, una fuente de alimentación regulable o un sistema solar, necesitas monitorizar el voltaje y la intensidad de corriente en tiempo real. Olvídate de usar un multímetro de mano o de trabajar a ciegas; con este voltímetro y amperímetro digital de panel, tendrás una lectura clara y constante de tus parámetros de un solo vistazo.
Nota: El módulo requiere una fuente de alimentación independiente o común de 4–30V DC. Para medir tensiones superiores a 30V, utiliza el Esquema 2 con alimentación separada para el módulo.
¿Por qué elegir este modelo? (Ventajas clave):

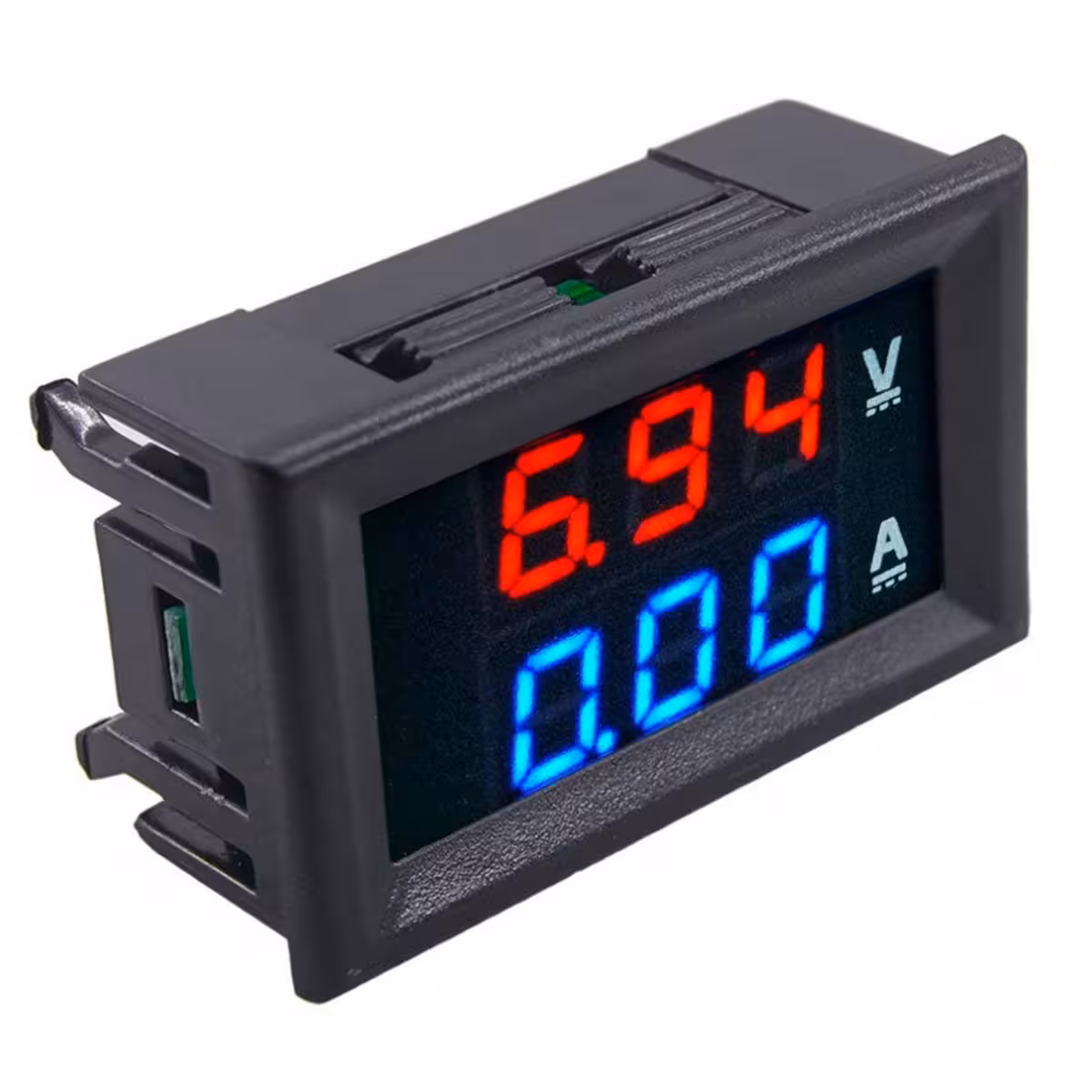

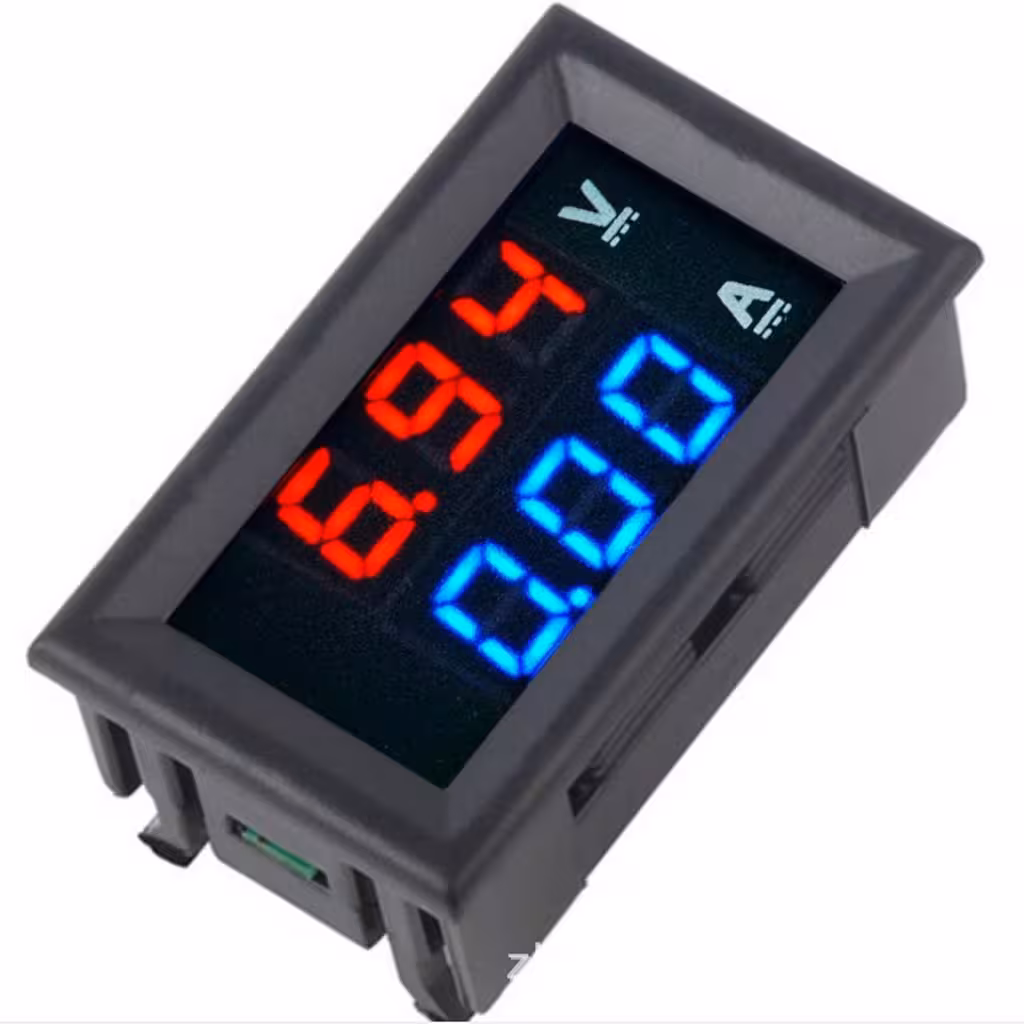

- Pantalla LED dual rojo-azul — Dígitos de 0.28″, con el voltaje en rojo y la corriente en azul, garantizando una lectura perfecta incluso en condiciones de luz intensa o en talleres con poca iluminación.

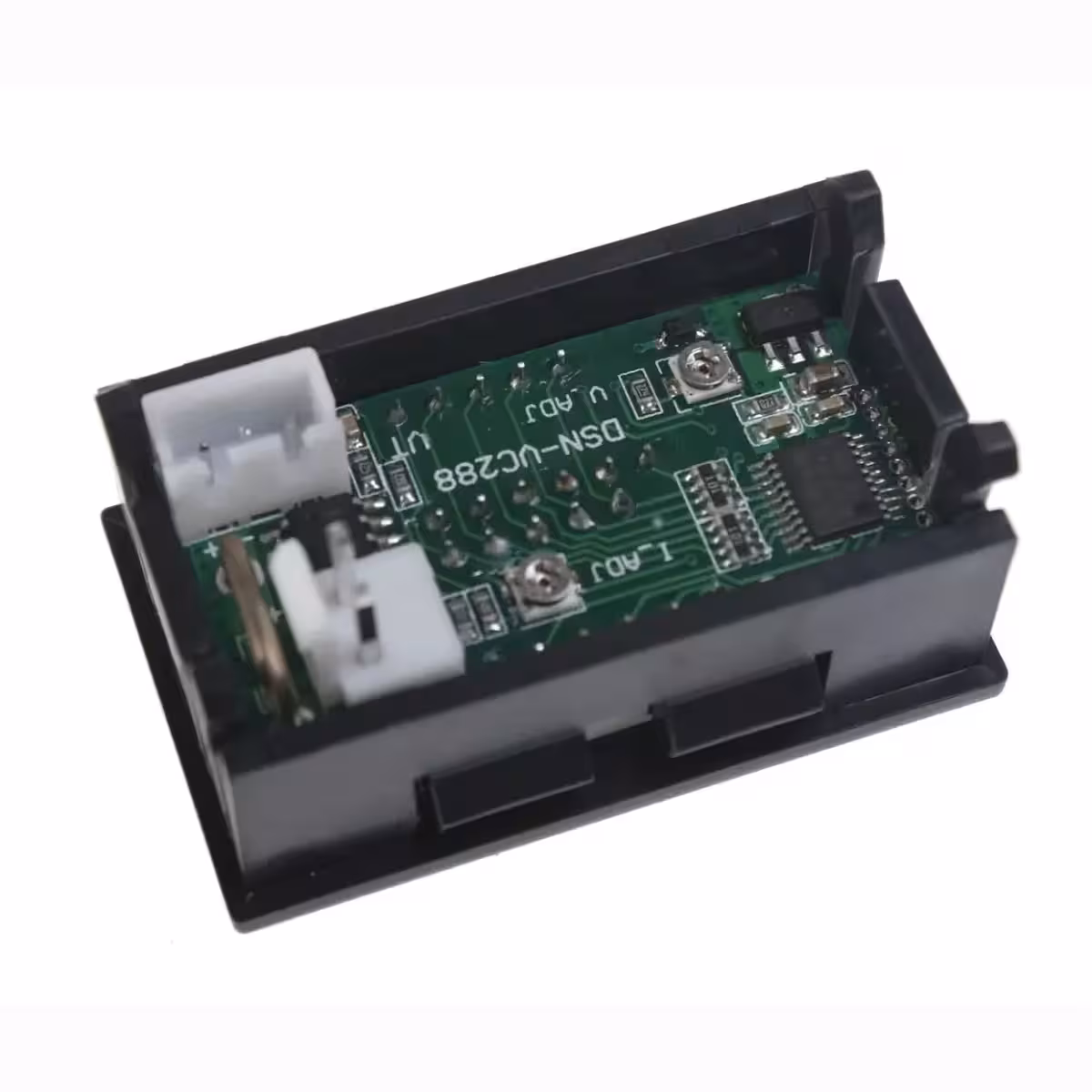

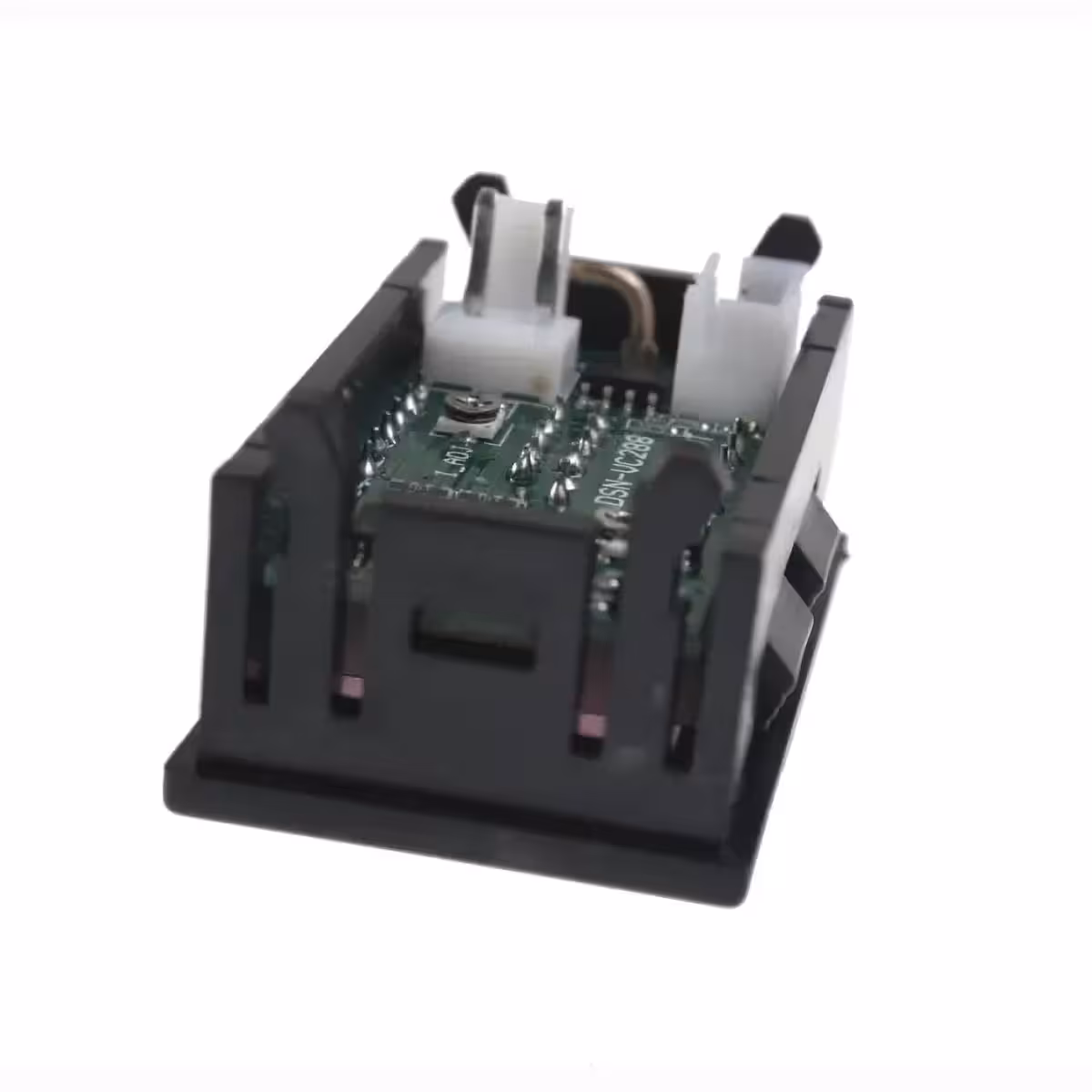

- Shunt interno integrado — No necesitas componentes externos para corrientes de hasta 10A; simplemente conecta y empieza a medir.
- Precisión de ±1% con resolución de 0.1V / 0.01A — Suficientemente preciso para proyectos de laboratorio, sistemas solares de 12V/24V o fuentes de alimentación DIY.
- Dos esquemas de conexión — Compatible con alimentación común (para voltajes inferiores a 30V) o alimentación separada (hasta 100V), adaptándose a cualquier tipo de aplicación.
- Consumo propio ≤20 mA — Su bajo consumo asegura que el instrumento no interfiera en el circuito monitorizado, algo vital en sistemas alimentados por baterías.
- Montaje rápido y sencillo — Diseñado para un hueco estándar de 46×27 mm, incluye cables de 15 cm preconectados y clips de sujeción.
Detalles y rendimiento
Este módulo integra un microcontrolador de medición dedicado que actualiza los valores cada 300 ms, ofreciendo una respuesta rápida ante variaciones de carga sin parpadeos molestos. Su rango de temperatura operativa de –10°C a +65°C lo hace apto tanto para cuadros eléctricos de interior como para equipos técnicos expuestos a cambios térmicos. Gracias a su consumo máximo de 20 mA, el instrumento no introduce errores significativos ni siquiera en circuitos sensibles.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión medible | DC 0–100V |
| Corriente medible | DC 0–10A |
| Tensión de alimentación | DC 4–30V |
| Consumo propio | ≤ 20 mA |
| Precisión | ±1% (±1 dígito) |
| Resolución voltaje | 0.1V |
| Resolución corriente | 0.01A |
| Frecuencia de actualización | 300 ms |
| Pantalla | LED dual 0.28″ – rojo (V) / azul (A) |
| Temperatura de trabajo | –10°C a +65°C |

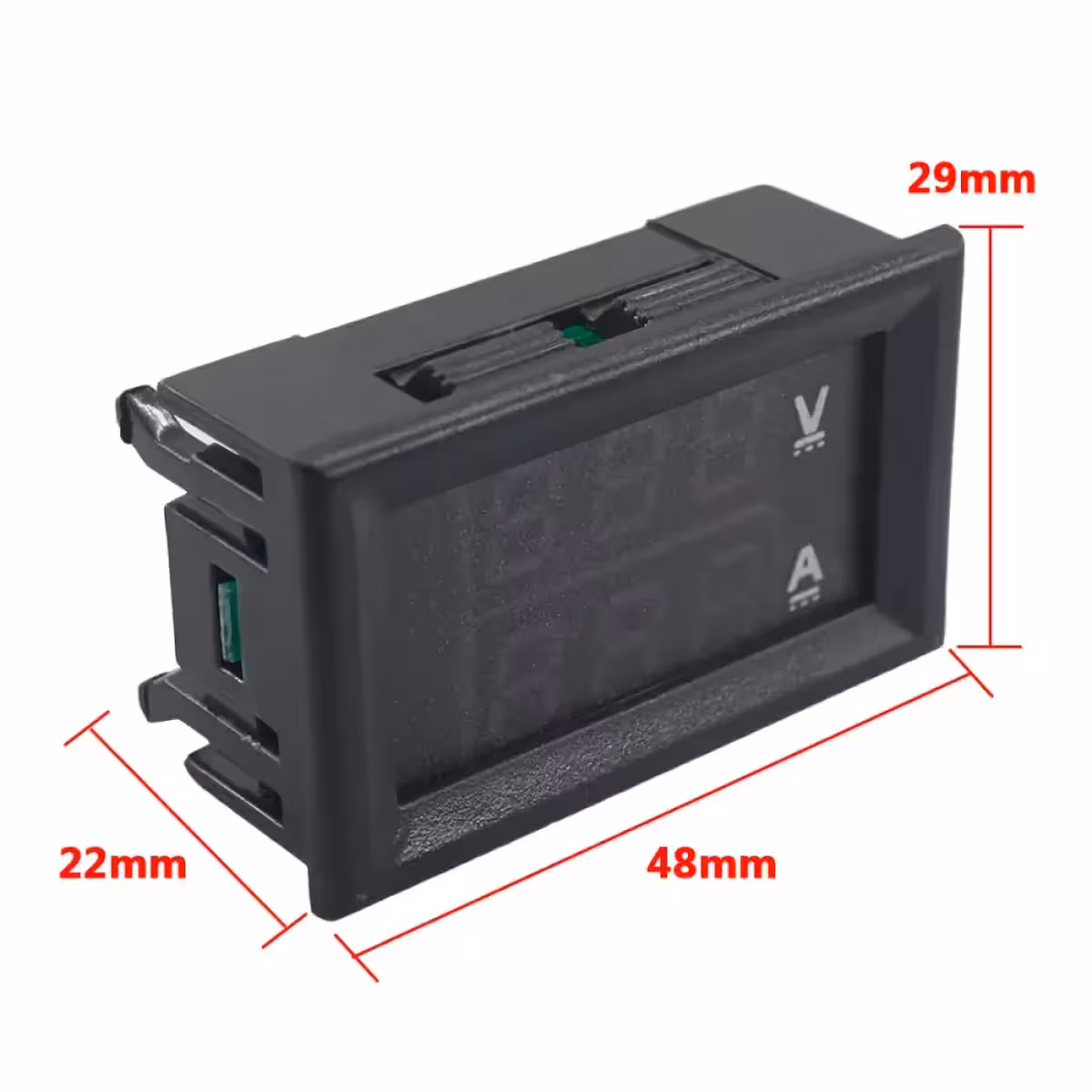

| Dimensiones del módulo | 48 × 29 × 26 mm |
| Dimensiones del corte | 46 × 27 mm |
| Longitud de cables | 15 cm |
Instrucciones de conexión y uso

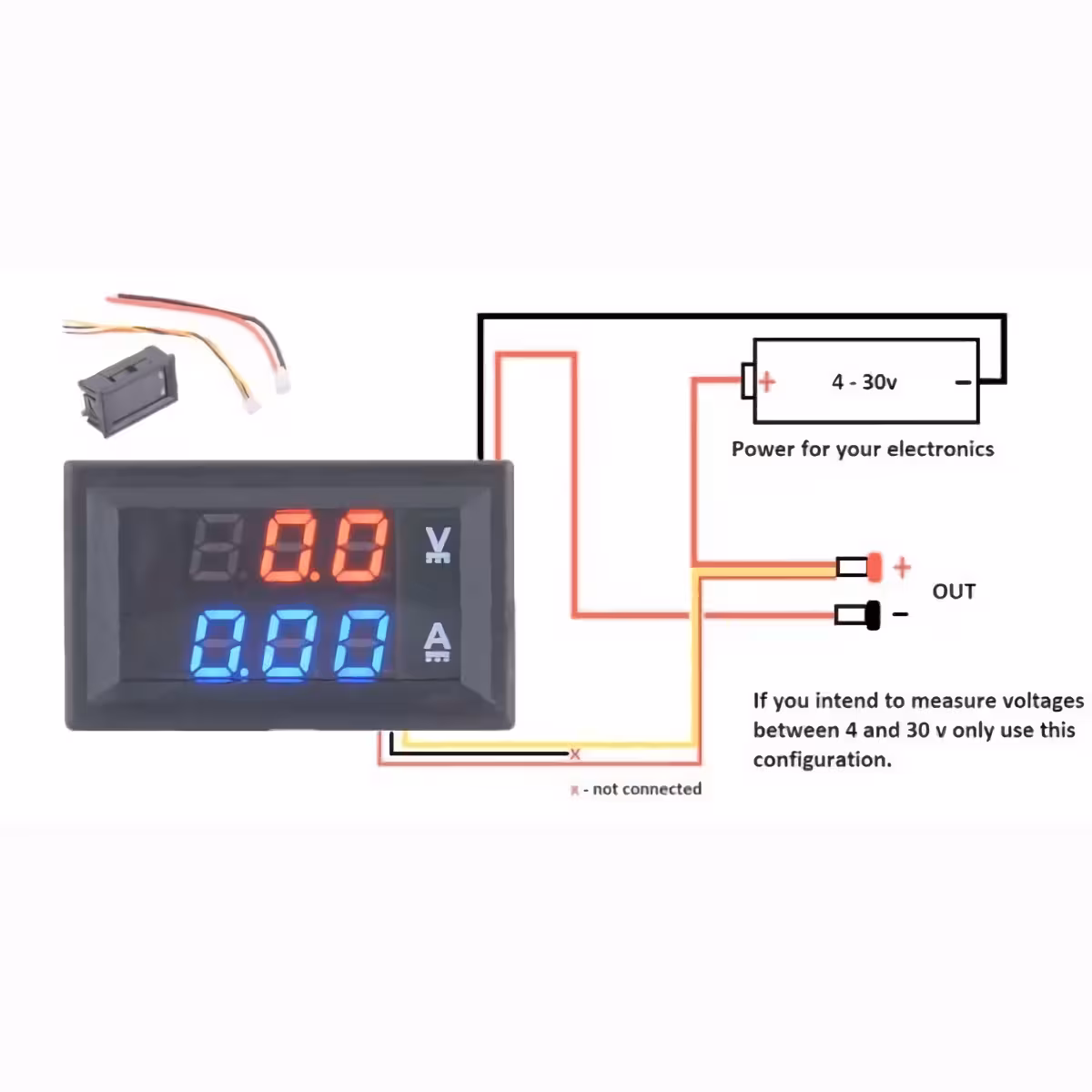

- Esquema 1 – Alimentación común: Conecta la fuente DC 4–30V tanto a la entrada de alimentación del módulo como al consumidor; los cables de medición de tensión se conectan en paralelo al consumidor y el shunt del amperímetro en serie.

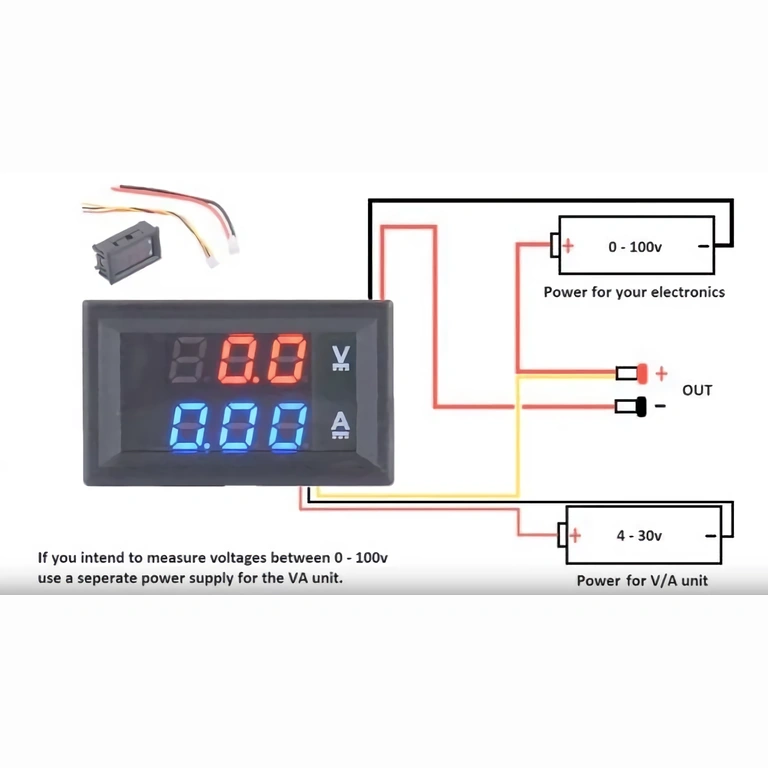

- Esquema 2 – Alimentación separada: Utiliza una fuente dedicada DC 4–30V exclusivamente para alimentar el módulo; el circuito principal puede trabajar de forma independiente con tensiones de hasta 100V, ideal para fuentes de laboratorio regulables.
- Realiza un corte de 46 × 27 mm en el panel y encaja el módulo desde el frontal.

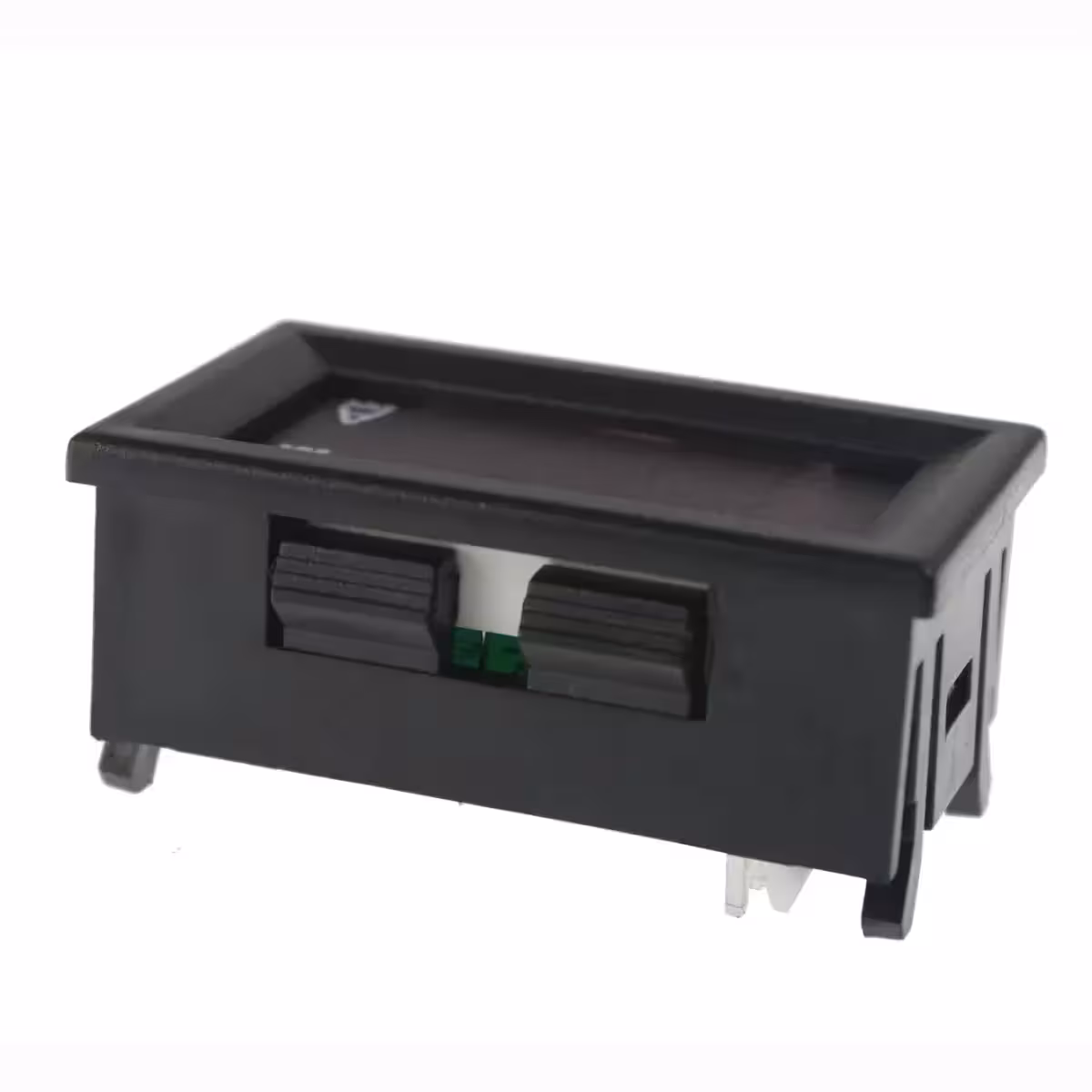

- Asegura el módulo con los clips laterales incluidos y conecta los cables según el esquema elegido.
- Enciende la alimentación: la pantalla se iluminará instantáneamente mostrando los valores de tensión y corriente.

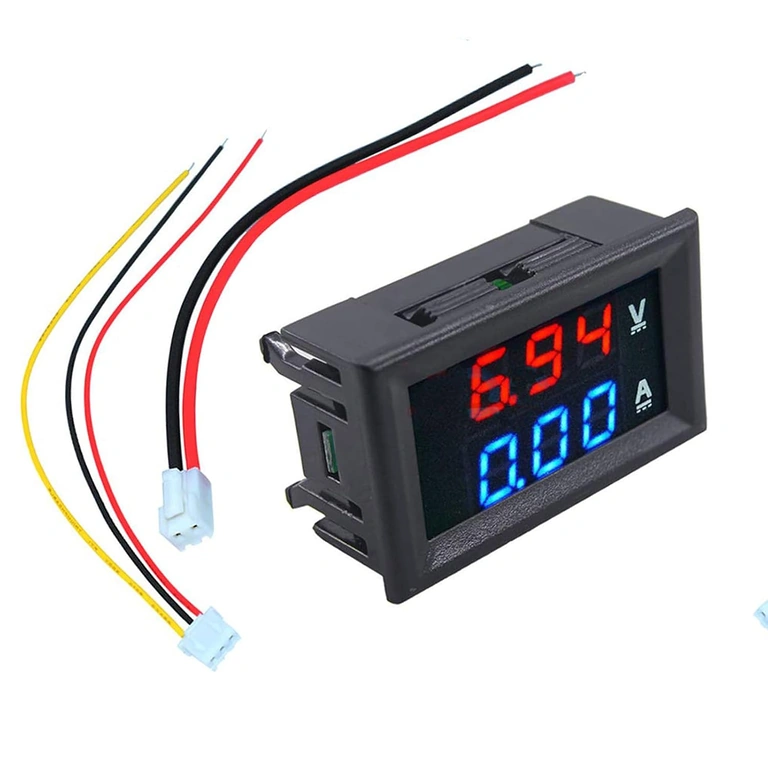

Contenido del paquete
- 1× Módulo voltímetro-amperímetro digital DC 0–100V / 0–10A
- Cables de conexión (~15 cm, preconectados)
- Clips de fijación lateral para montaje en panel
Preguntas frecuentes
¿Puedo usar este voltímetro en un sistema solar de 12V o 24V?
Sí, sin problemas. El rango de alimentación del módulo (4–30V) es compatible con las instalaciones solares estándar, y su rango de medición de 0–100V / 0–10A cubre los parámetros habituales de paneles de pequeña y mediana potencia.
¿Necesito un shunt externo para el amperímetro?
No. El shunt está integrado en el módulo y soporta hasta 10A. No es necesario añadir ningún componente adicional.
¿Cómo mido tensiones superiores a 30V si mi fuente no supera los 30V?
Utiliza el Esquema 2: alimenta el módulo con una fuente separada de 4–30V, mientras que el circuito a medir puede alcanzar hasta 100V de forma independiente. Ambos circuitos no interferirán entre sí.
¿Funciona con corriente alterna (AC)?
No. Este módulo está diseñado exclusivamente para corriente continua (DC). No lo conectes a circuitos de corriente alterna.
¿Cuál es el tamaño exacto del corte para el montaje?
Necesitas un hueco de 46 × 27 mm. El frontal del módulo mide 48 × 29 mm, lo que permite un ajuste firme y estético en el panel.
