BMS 5S 100A 21V – Protección integral para tus packs de baterías Li-Ion 18650 de alto rendimiento
Si has construido tu propio pack de baterías, sabes que la seguridad es lo primero. Evita daños irreparables por sobrecargas o cortocircuitos accidentales con este BMS 5S 100A 21V. Diseñado para trabajar de forma invisible, este módulo monitoriza cada celda individualmente, equilibra la carga automáticamente y corta el circuito en microsegundos ante cualquier anomalía.
Nota: El módulo BMS no incluye las celdas 18650, que deben adquirirse por separado. Es compatible también con configuraciones 3S y 4S.
¿Por qué elegir este modelo? (Ventajas clave):

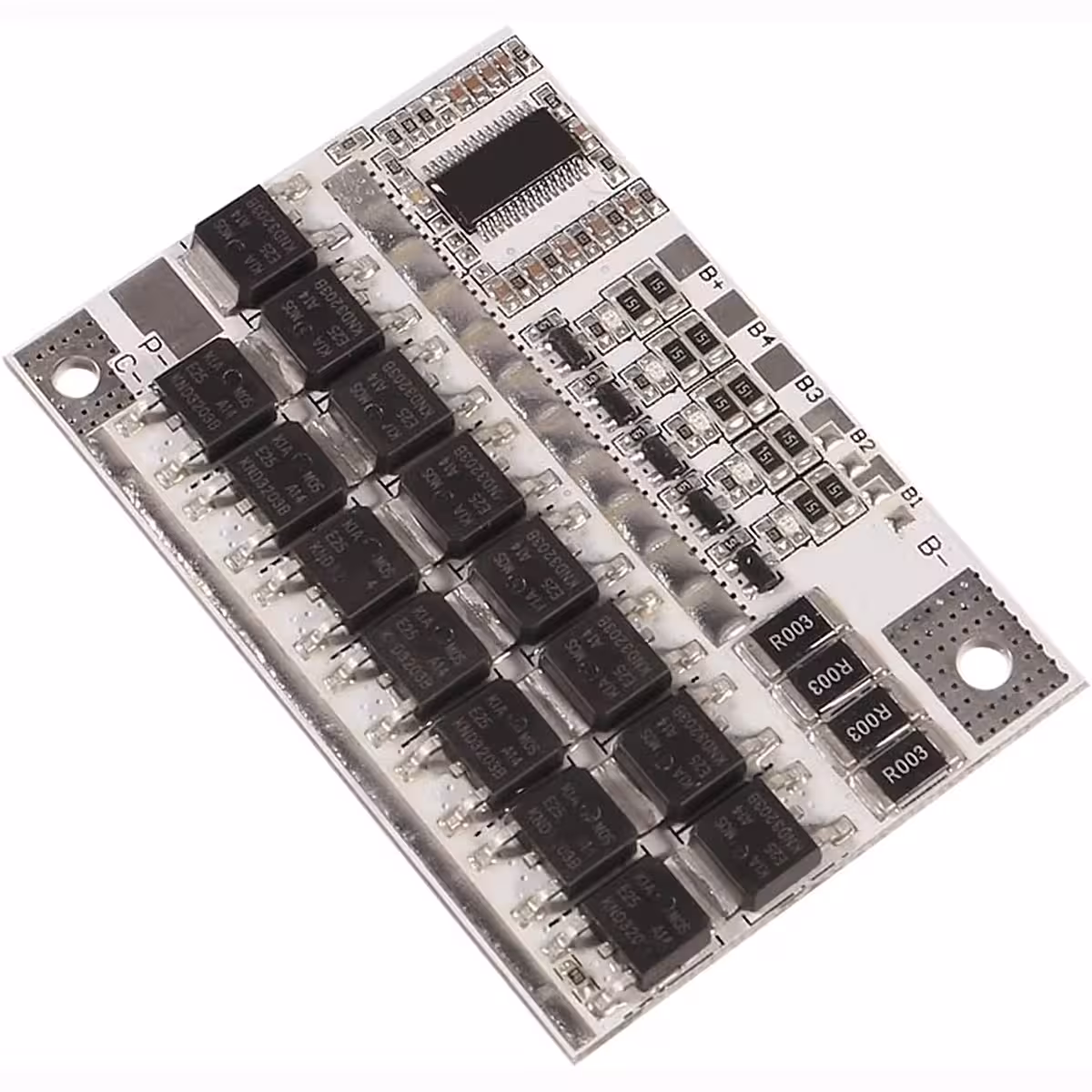

- Corriente de pico de 100A: Soporta arranques bruscos en herramientas eléctricas y drones sin desconectarse ante el primer esfuerzo.

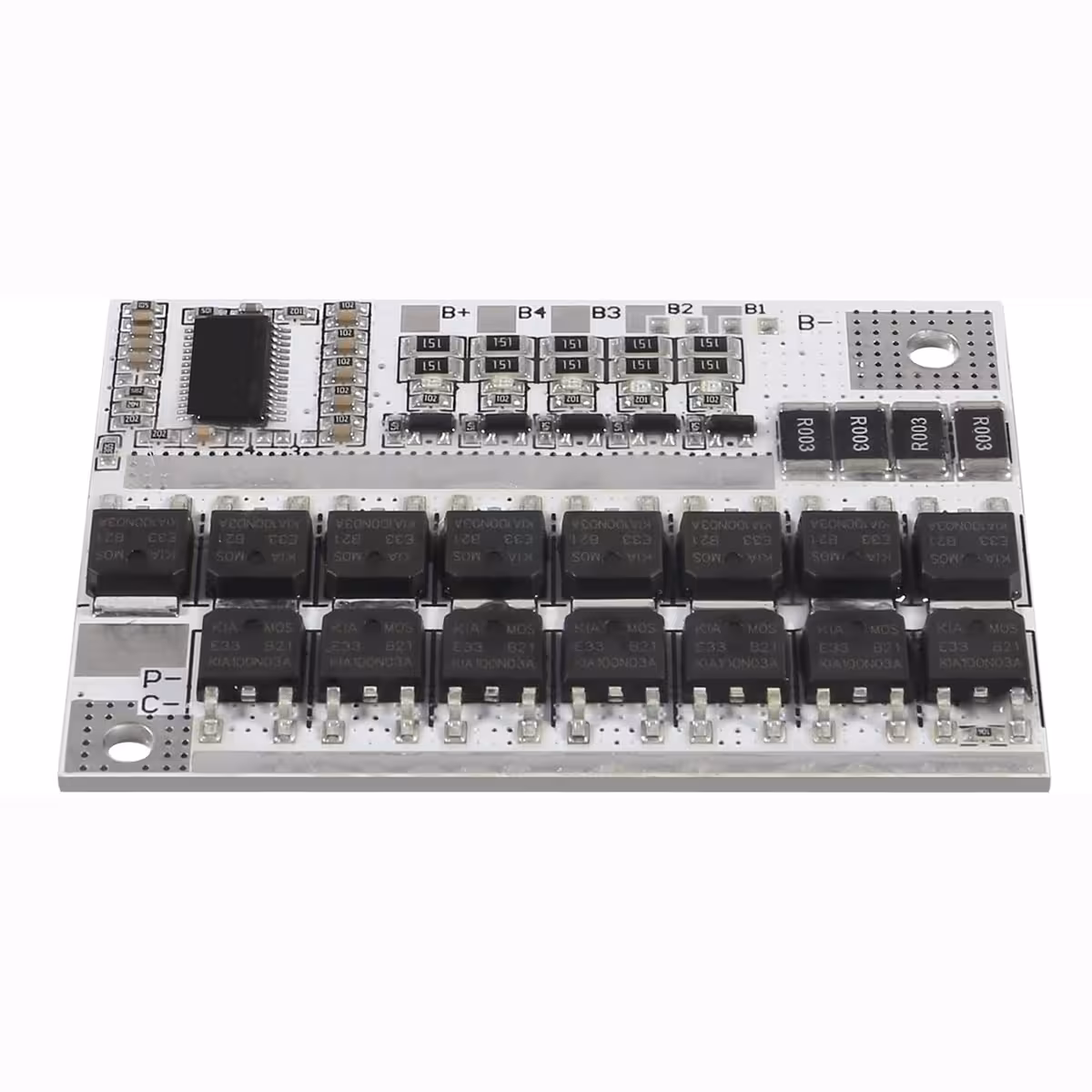

- Equilibrado pasivo a 60mA: Nivela la tensión entre las 5 celdas en tiempo real, garantizando que tu pack dure más y entregue su capacidad máxima en cada ciclo.

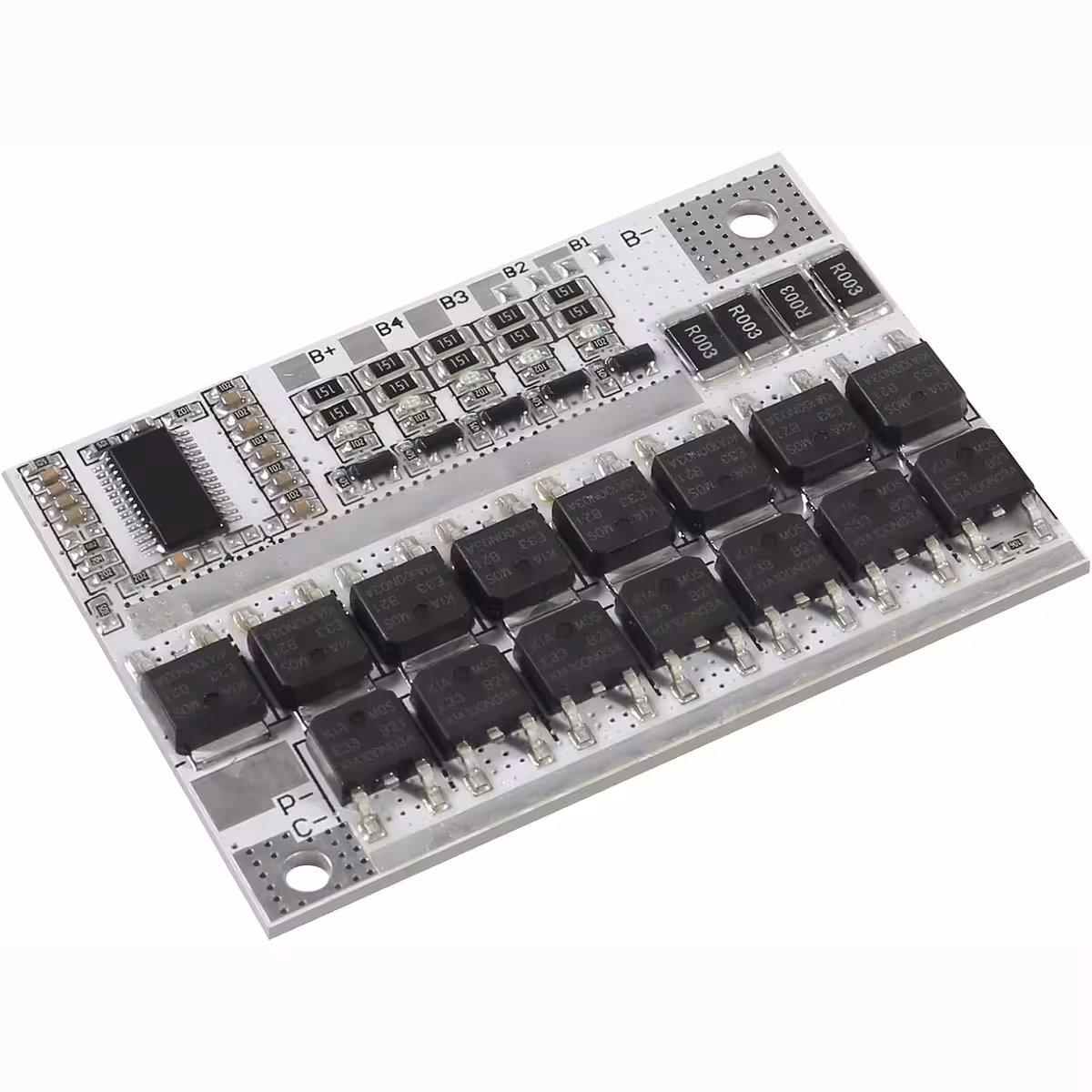

- 4 tipos de protección simultánea: Sobrecarga, sobredescarga, sobrecorriente y cortocircuito, siempre activos para tu tranquilidad.

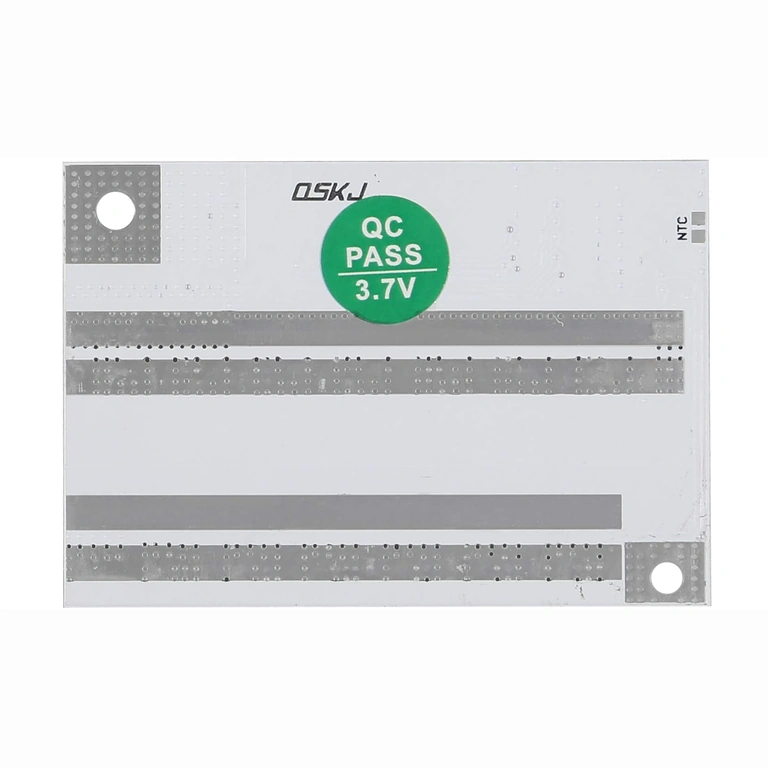

- Perfil ultra delgado de 3.4mm: Su diseño compacto permite instalarlo en carcasas con espacio limitado, ideal para powerbanks DIY o vehículos RC.
- Versatilidad 3S, 4S y 5S: No necesitas un módulo distinto para cada proyecto; este BMS cubre configuraciones de 11.1V, 14.8V y 21V.
Detalles técnicos y rendimiento
Este circuito integra MOSFETs de potencia optimizados para una descarga continua de 80A y una carga continua de 60A, valores que permiten un funcionamiento estable sin sobrecalentamientos en aplicaciones exigentes. El voltaje de corte por celda está ajustado a 4.25V en carga y 3.00V en descarga, protegiendo la química de tus celdas Li-Ion contra el desgaste prematuro.
El equilibrado pasivo disipa el exceso de tensión de las celdas más cargadas, asegurando que todo el pack alcance el mismo nivel al finalizar la carga. El resultado es una mayor capacidad útil y una vida útil más larga. Además, su protección contra cortocircuitos reacciona en microsegundos, mucho más rápido que cualquier fusible mecánico convencional.
| Parámetro | Valor / Detalle |
|---|---|
| Compatibilidad de celdas | Li-Ion 18650 (configuración 5S) |
| Tensión nominal del pack | 21V (5 x 4.2V) |
| Corriente continua de carga | 60A |
| Corriente continua de descarga | 80A |
| Corriente de pico | 100A |
| Tensión máxima por celda | 4.25 ± 0.05V |
| Tensión mínima por celda | 3.00 ± 0.025V |
| Corriente de equilibrado | 60mA (pasivo) |
| Protección contra cortocircuito | Sí |
| Protección contra sobrecarga | Sí |
| Protección contra sobredescarga | Sí |
| Compatible con 3S / 4S | Sí |

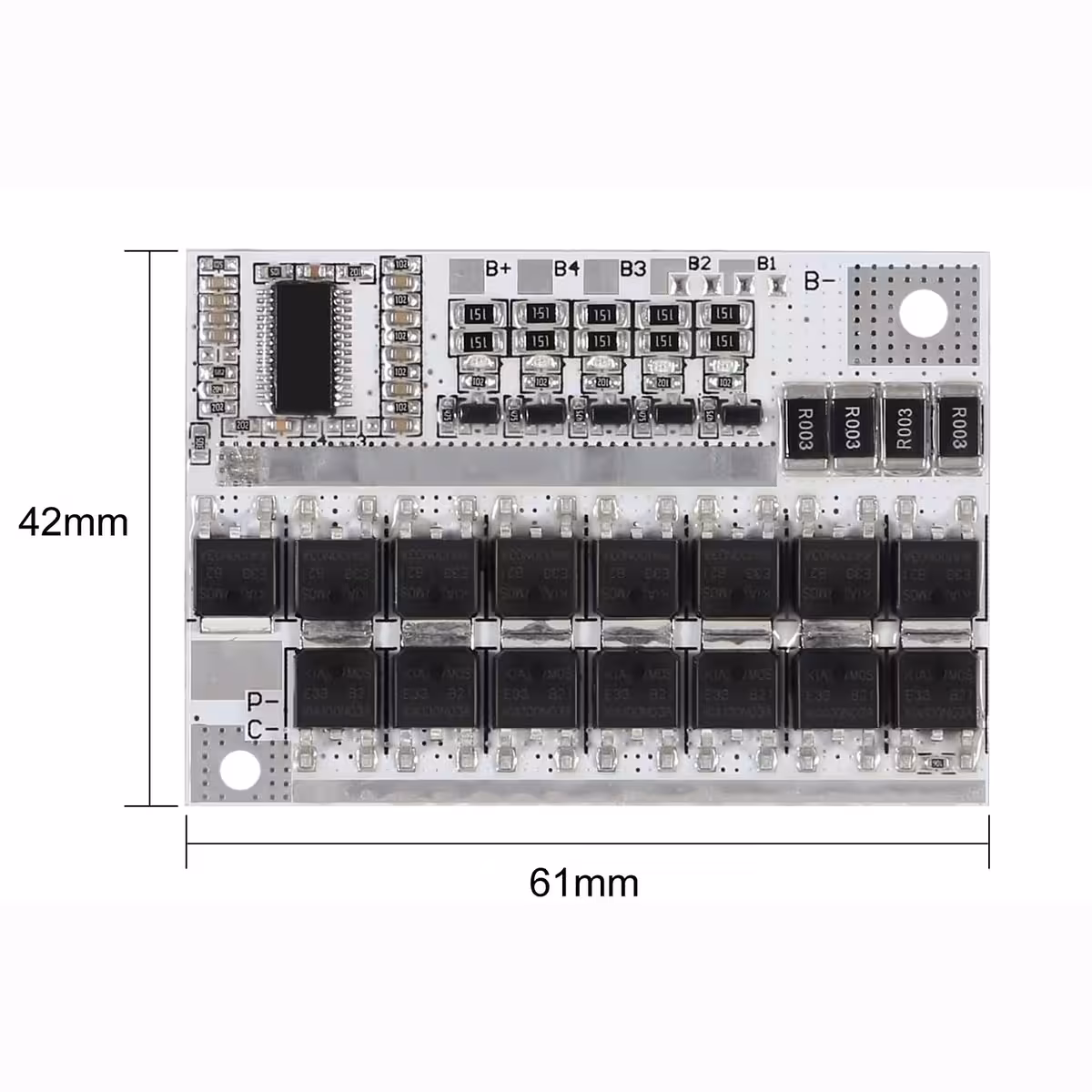

| Dimensiones | 62 x 42 x 3.4 mm |
Contenido del paquete
- 1x Módulo BMS 5S 100A 21V
Preguntas frecuentes
¿Puedo usar este BMS con celdas Li-Po en lugar de Li-Ion 18650?
Técnicamente sí, ya que las Li-Po comparten el mismo perfil de tensión (3.7V nominal / 4.2V máximo por celda). No obstante, verifica siempre las especificaciones exactas de tus celdas antes de la conexión.
¿Qué ocurre si se produce un cortocircuito en la salida?
El módulo detecta la sobrecorriente en microsegundos y desconecta automáticamente la salida para proteger tanto las baterías como el dispositivo conectado. Tras eliminar el cortocircuito, el módulo se restablece (automática o manualmente, según la versión).
¿Funciona con menos de 5 celdas en serie?
Sí. El módulo es compatible con configuraciones 3S (11.1V) y 4S (14.8V), manteniendo todas las funciones de protección y equilibrado.
¿Necesita disipador de calor para corrientes altas?
Para un uso continuo por debajo de 80A y temperatura ambiente normal, el módulo funciona de forma estable sin refrigeración extra. Si trabajas frecuentemente cerca de los 100A de pico, una buena ventilación o un pequeño disipador sobre los MOSFETs ayudarán a prolongar su vida útil.
¿Se puede cargar y descargar simultáneamente por el mismo conector?

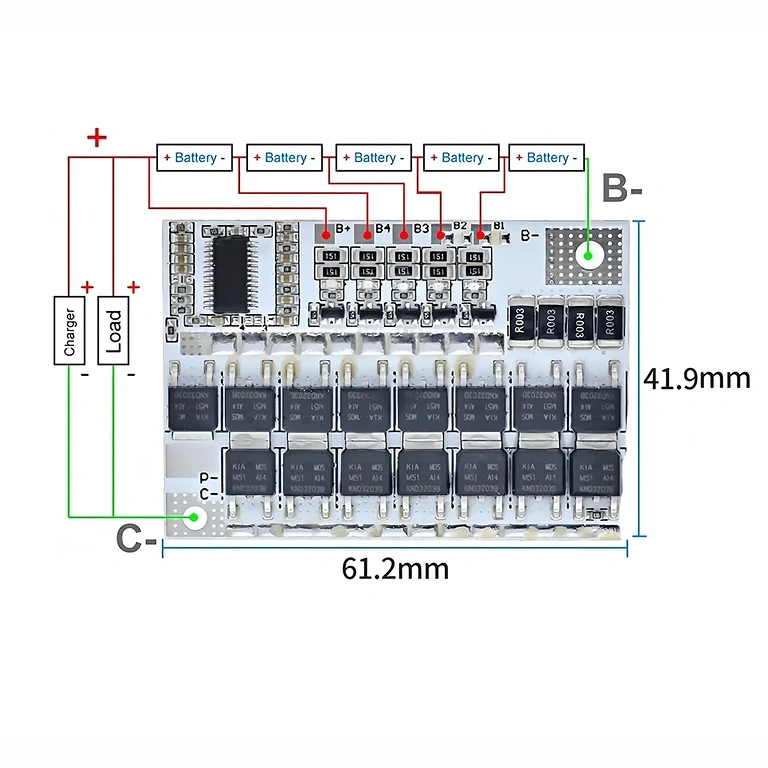

Sí, este modelo utiliza una configuración de puerto común para carga y descarga. Consulta el esquema de conexión incluido en la documentación técnica para realizar el cableado correctamente.
