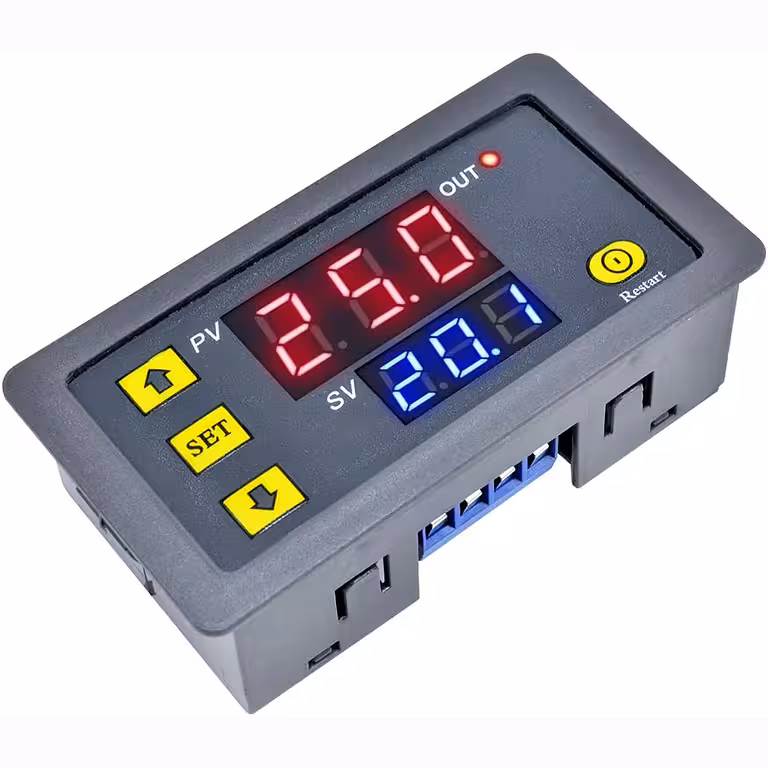

Relé de tiempo programable 220V con doble pantalla T1/T2 — temporización precisa sin deriva analógica
¿Necesitas automatizar el control de una bomba, un ventilador o un sistema de riego sin tener que estar pendiente del reloj? Este relé de tiempo programable es la solución definitiva. Solo tienes que configurar los intervalos T1 y T2, seleccionar el modo de funcionamiento y dejar que trabaje por ti. Funciona de forma autónoma, día y noche, incluso después de un corte de suministro eléctrico.
Nota: Este módulo está diseñado para ser instalado por personas con conocimientos básicos de electricidad. Consulte el esquema de conexiones incluido en el paquete antes de proceder al montaje.
¿Por qué elegir este modelo? (Ventajas clave):
- Doble pantalla LED T1 + T2 — visualiza y ajusta ambos intervalos simultáneamente, sin necesidad de navegar por menús complejos.
- 6 modos de funcionamiento — incluye retardo, temporización simple, bucle ON/OFF y bucle OFF/ON, cubriendo cualquier escenario, desde riego automático hasta procesos industriales.
- Rango 0–999 en segundos, minutos u horas — flexibilidad total mediante el parámetro P0, sin necesidad de módulos adicionales.
- Memoria no volátil — los valores T1, T2, P0 y P1 se guardan automáticamente tras cualquier corte de luz; al volver la corriente, el dispositivo retoma su ciclo exactamente donde se quedó.
- Capacidad 10A / 1500W — permite conmutar directamente bombas, ventiladores, resistencias y sistemas de iluminación sin necesidad de un contactor intermedio.
- Diseño compacto para cuadros eléctricos — dimensiones de 79×26×43 mm con un hueco de montaje de 72×40 mm, ideal para integrar en cualquier panel estándar.
Detalles y Rendimiento
El núcleo de este módulo es un microcontrolador dedicado a la temporización, superando a los circuitos RC analógicos tradicionales. Esto garantiza que el intervalo configurado se mantenga constante, independientemente de las variaciones de tensión o temperatura. Los botones SET, + y – permiten una configuración completa en menos de un minuto, mientras que el modo bucle (P1-4 y P1-5) ejecuta ciclos ON/OFF infinitos sin intervención manual. El contacto de relé NO/NC asegura la compatibilidad tanto con cargas resistivas como inductivas, hasta un límite de 1500W a 220V AC.
| Parámetro | Valor / Detalle |
|---|---|
| Tensión de alimentación | AC 220V |
| Corriente máxima de trabajo | 10A |
| Potencia máxima conmutada | 1500W |
| Rango de temporización T1 / T2 | 0–999 segundos / 0–999 minutos / 0–999 horas |
| Unidades de tiempo (P0) | P0=0 segundos | P0=1 minutos | P0=2 horas |
| Modos de funcionamiento (P1) | P1-0 a P1-5 (6 modos) |
| Memoria de ajustes | No volátil (se conserva tras cortes de corriente) |
| Pantalla | Doble pantalla LED (T1 + T2) |
| Dimensiones del módulo | 79 × 26 × 43 mm |
| Dimensiones de corte para montaje | 72 × 40 mm |
| Tipo de salida | Contacto de relé NO/NC |
Instrucciones de Programación y Uso
- Conecte el módulo siguiendo el esquema eléctrico suministrado (L, N entrada 220V; salida de carga en los contactos NO/COM).
- Alimente el dispositivo con AC 220V. La pantalla mostrará el valor predeterminado del tiempo T1.
- Presione brevemente el botón SET para entrar en el modo de edición. El dígito activo comenzará a parpadear.
- Utilice los botones + y – para ajustar el valor deseado para T1 (duración ON o retardo, según el modo seleccionado).
- Presione SET nuevamente para pasar a T2 y ajuste su valor.
- Presione SET para guardar o espere unos segundos de inactividad para que se guarde automáticamente.
- Mantenga presionado el botón SET (3–5 segundos) para acceder al menú de parámetros avanzados.
- Configure P0 (unidad de tiempo):
- P0=0 — segundos
- P0=1 — minutos
- P0=2 — horas
- Presione brevemente SET para cambiar a P1 y seleccionar el modo de funcionamiento:
- P1-0: tras el retardo T1, el relé se activa y permanece activo.
- P1-1: tras el retardo T1, el relé permanece inactivo.
- P1-2: tras T1 el relé se activa; tras T2 se apaga.
- P1-3: tras T1 el relé está inactivo; tras T2 se activa.
- P1-4: ciclo repetido ON (T1) → OFF (T2) → ON (T1)…
- P1-5: ciclo repetido OFF (T1) → ON (T2) → OFF (T1)…
- Presione brevemente SET para guardar los parámetros y salir del menú. El módulo comenzará a funcionar automáticamente con el nuevo modo configurado.
Ejemplo práctico — ciclo repetido 30s ON / 60s OFF: Ajuste T1=30, T2=60, P0=0 (segundos), P1=4. El relé conmutará automáticamente: 30 segundos activo, 60 segundos inactivo, repitiendo el proceso indefinidamente.
Contenido del paquete
- 1 × Relé de tiempo programable digital 220V (módulo de temporización T1/T2)
- 1 × Esquema de conexiones eléctricas
Preguntas Frecuentes
¿Puede funcionar a voltajes distintos de 220V, como 12V DC?
No. Este modelo está diseñado exclusivamente para alimentación a AC 220V. Para aplicaciones de baja tensión (12V, 24V DC), necesita un modelo específico para ese voltaje.
¿Se pierden los ajustes si se corta la corriente?
No. Gracias a su memoria no volátil, los valores T1, T2 y los parámetros P0/P1 se mantienen guardados. Al volver la corriente, el relé reanuda automáticamente su funcionamiento con los últimos ajustes guardados.
¿Qué cargas puedo conectar a la salida del relé?
Soporta cargas resistivas e inductivas de hasta 10A / 1500W a 220V AC, tales como bombas de agua, ventiladores, resistencias, tiras LED, iluminación y motores pequeños. Para cargas inductivas muy elevadas, se recomienda el uso de un contactor auxiliar.
¿Puedo configurar un intervalo menor a 1 segundo?
No. La resolución mínima es de 1 segundo. Para temporizaciones en milisegundos, se requiere un relé con una resolución más fina.
¿Se puede montar directamente en el cuadro eléctrico?
Sí. Su tamaño de montaje de 72×40 mm permite encastrarlo directamente en un panel o caja eléctrica estándar. Su formato compacto (79×26×43 mm) deja espacio suficiente para otros componentes en el cuadro.
