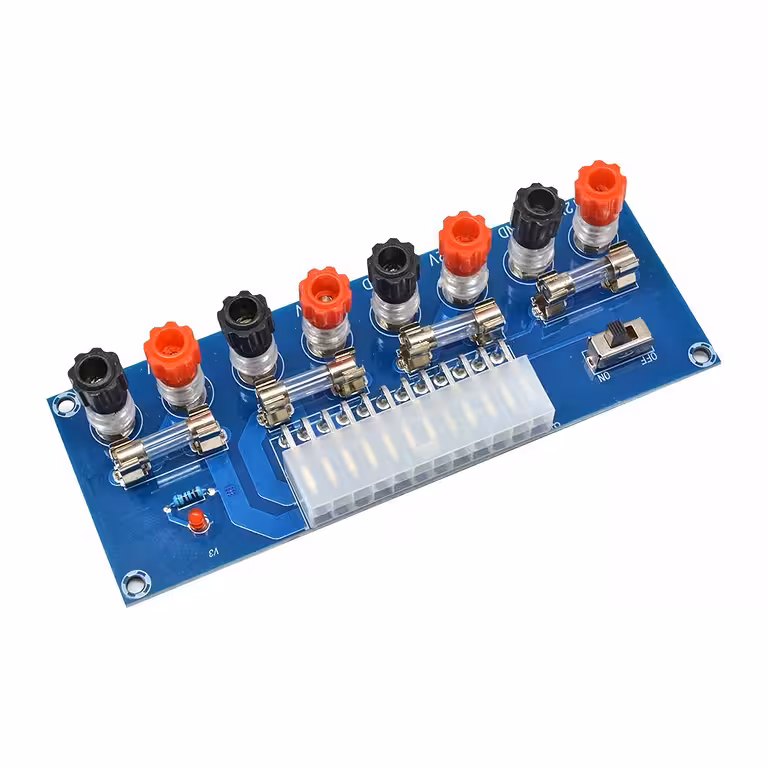

Placa adaptadora para fuente ATX: 4 tensiones simultáneas, protección individual y encendido por interruptor
¿Tienes una fuente de alimentación ATX de PC antigua y no sabes qué hacer con ella? ¿Buscas una fuente de laboratorio económica sin gastar cientos de euros en un equipo profesional? Esta placa adaptadora soluciona tus necesidades en cuestión de minutos: conéctala, pulsa el interruptor y tendrás disponibles al instante +12V, +5V, +3.3V y -12V, listos para usar.
Nota: Esta placa es un adaptador de conversión pasivo; la fuente ATX no está incluida. Es compatible con cualquier fuente ATX estándar con conector de 20 o 24 pines.
¿Por qué elegir este modelo? (Ventajas clave):
- 4 tensiones simultáneas, sin configuraciones — +12V, +5V, +3.3V y -12V disponibles al instante en bornes independientes.
- Fusibles rápidos de 5A reemplazables por canal — si se produce un cortocircuito, proteges el resto de tus equipos; los fusibles son componentes estándar fáciles de encontrar.
- Interruptor ON/OFF integrado — olvídate de desconectar cables físicamente; enciende y apaga la fuente con un solo gesto.
- LED rojo de estado — comprueba de un vistazo si la fuente está activa sin necesidad de usar el multímetro.
- Compatible con cualquier fuente ATX de 20/24 pines — funciona incluso con fuentes antiguas de 20 pines sin necesidad de adaptadores extra.
- Ahorra entre 40 y 100 euros frente a una fuente de laboratorio — aprovecha una fuente ATX que ya tengas en lugar de comprar un aparato nuevo.
Detalles y Rendimiento
La placa ha sido diseñada para un uso intensivo en el banco de trabajo. Sus bornes de tornillo permiten conectar cables de prueba rápidamente sin necesidad de pinzas improvisadas, y el cableado interno soporta hasta 5A por canal, potencia suficiente para alimentar módulos Arduino, Raspberry Pi, ESP32, controladores de motores paso a paso o tiras LED.
Con unas dimensiones de 128 × 48 × 30 mm, es fácil de integrar en cualquier mesa de trabajo o cajas de proyectos DIY sin ocupar espacio innecesario. Su diseño compacto garantiza una accesibilidad total: todas las salidas y el interruptor están situados en la parte frontal.
| Parámetro | Valor / Detalle |
|---|---|
| Compatibilidad de conector | ATX 20 pines / ATX 24 pines |
| Tensiones de salida | +12V, +5V, +3.3V, -12V |
| Protección por canal | Fusible rápido de 5A (reemplazable) |
| Corriente máxima por canal | 5A (limitada por fusible) |
| Indicador de estado | LED rojo de alimentación |
| Control de encendido/apagado | Interruptor ON/OFF integrado |
| Dimensiones de la placa | 128 × 48 × 30 mm |
| Aplicaciones recomendadas | DIY, laboratorio de electrónica, pruebas de módulos, taller |
Contenido del paquete
- 1x Placa adaptadora de conversión de fuente ATX a DC estabilizado
Preguntas frecuentes
¿La fuente ATX está incluida en el paquete?
No. El paquete contiene exclusivamente la placa adaptadora. La fuente ATX debe adquirirse por separado o recuperarse de un PC de sobremesa antiguo.
¿Qué fuentes ATX son compatibles?
Cualquier fuente ATX estándar con conector de 20 o 24 pines, incluyendo modelos antiguos de 20 pines, sin necesidad de adaptadores adicionales.
¿Cuánta corriente puedo extraer por cada salida?
Cada canal está limitado a 5A por el fusible rápido. La corriente real disponible también depende de la potencia nominal de la fuente ATX conectada; el fusible protege la placa independientemente de la capacidad de la fuente.
¿Funciona con Arduino, Raspberry Pi o ESP32?
Sí. Las salidas de +5V y +3.3V son adecuadas directamente para estas placas. No necesitas reguladores adicionales para una alimentación estándar.
¿Qué hago si se funde un fusible?
Los fusibles rápidos de 5A son componentes estándar que puedes encontrar en cualquier tienda de electrónica o ferretería, y se reemplazan en menos de 30 segundos.
