Módulo relé inalámbrico 220V a 433MHz: controla dos circuitos independientes a una distancia de hasta 70 metros
¿Quieres abrir la puerta del garaje, encender una bomba de agua o apagar las luces sin moverte del sitio? Con este módulo relé inalámbrico de 220V que opera en la frecuencia de 433MHz, podrás hacerlo con solo pulsar un botón. El kit viene completo y listo para instalar: incluye un receptor de 2 canales y 2 mandos a distancia de 2 botones cada uno.
Nota: El alcance de hasta 70 metros se ha medido en espacios abiertos y sin obstáculos. La señal de radio puede atravesar paredes, aunque la distancia efectiva puede variar dependiendo del entorno de instalación.
¿Por qué elegir este modelo? (Ventajas clave):
- 2 canales totalmente independientes: controla dos circuitos separados simultáneamente con un solo mando.
- Alcance de hasta 70 metros: la señal de 433,92MHz llega desde la puerta hasta el interior de la casa, incluso atravesando paredes.
- Potencia de 2200W: capacidad suficiente para motores de puertas, bombas de riego o tiras LED de exterior.
- 3 modos de funcionamiento: Momentáneo, Conmutación (Toggle) o Enclavamiento (Latched), para adaptarse exactamente a tus necesidades.
- Alimentación 85–250V AC: se conecta directamente a la red eléctrica estándar, sin necesidad de transformadores ni adaptadores adicionales.
- Sensibilidad de recepción de -105 dBm: captura la señal incluso si el receptor está montado dentro de un cuadro eléctrico metálico.
Detalles y Rendimiento
Los contactos de los relés soportan 10A a 250V AC, ofreciendo un margen de seguridad generoso para las cargas típicas en automatizaciones residenciales. El módulo funciona de forma estable en un rango de temperatura de -10°C a +70°C, por lo que es apto para instalaciones en exterior siempre que se ubique en una caja estanca. Es una solución muy utilizada en sistemas de domótica, riego automático, iluminación de jardines y controles industriales sencillos que no requieren controladores programables complejos.
| Parámetro | Detalle |
|---|---|
| Número de canales | 2 independientes |
| Frecuencia de radio | 433,92 MHz |
| Tensión de alimentación receptor | AC 85V – 250V |
| Carga máxima | 2200W |
| Sensibilidad de recepción | -105 dBm |
| Capacidad de contactos relé | 10A / 30V DC o 10A / 250V AC |
| Alcance | Hasta 70 m en espacio abierto |
| Temperatura de funcionamiento | -10°C a +70°C |
| Modos de funcionamiento | Momentáneo, Conmutación, Enclavamiento |
| Número de mandos incluidos | 2 (con 2 botones: A y B) |
Instrucciones de Programación y Uso
Reset inicial: Pulsa el botón de aprendizaje del receptor 8 veces para borrar todos los ajustes previos. Se recomienda realizar este paso antes del primer uso.
Modo Momentáneo (Momentary Mode): el relé permanece activo solo mientras mantienes pulsado el botón del mando:
- Pulsa una vez el botón de aprendizaje del receptor: el LED se apagará.
- Pulsa el botón «A» del mando: el LED parpadeará y se apagará.
- Pulsa el botón «B»: el LED confirmará que la configuración se ha completado.
Modo Conmutación (Toggle Mode): una pulsación enciende el relé, la siguiente lo apaga:
- Pulsa 2 veces el botón de aprendizaje: el LED se apagará.
- Pulsa «A» y luego «B» en el mando para guardar la configuración.
Modo Enclavamiento (Latched Mode): un botón enciende y el otro apaga (interbloqueo):
- Pulsa 3 veces el botón de aprendizaje del receptor.
- Pulsa «A» y luego «B»: el LED confirmará que la configuración ha sido un éxito.

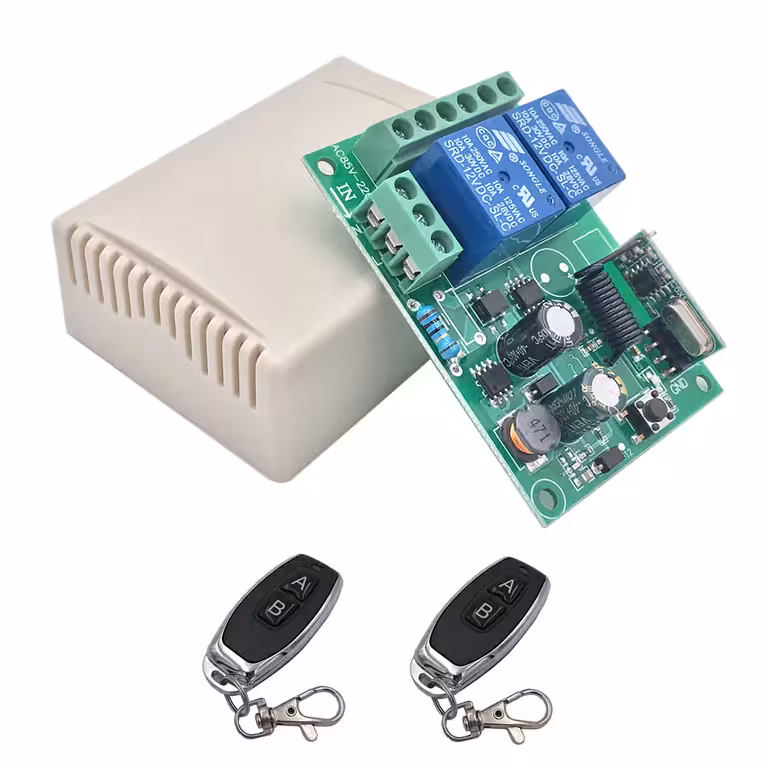

Contenido del paquete
- 1 x Receptor inalámbrico de 2 canales 220V, 433 MHz
- 2 x Mandos a distancia (emisores) con 2 botones (A/B)
Preguntas frecuentes
¿Puedo usar este módulo para controlar una puerta automática?
Sí, el módulo es compatible con motores de puertas automáticas que acepten control mediante contacto seco o alimentación directa, siempre que la carga no supere los 2200W.
¿Pueden los 2 canales controlar dispositivos diferentes de forma independiente?
Sí, cada canal tiene su propio relé y puede accionarse por separado mediante los botones A y B del mando, permitiendo gestionar dos circuitos distintos.
¿Puedo añadir más mandos a los 2 incluidos?
Sí, el receptor permite emparejar mandos adicionales compatibles en 433,92 MHz siguiendo el mismo procedimiento de programación descrito anteriormente.
¿Cuál es la diferencia entre los modos Momentáneo, Conmutación y Enclavamiento?
En el modo Momentáneo, el relé solo se activa mientras pulsas el botón; en el modo Conmutación, cada pulsación cambia el estado (ON/OFF); en el modo Enclavamiento, un botón enciende el relé y el otro lo apaga.
¿Funciona la señal a través de las paredes?
Sí, la señal de radio de 433 MHz atraviesa paredes y obstáculos comunes. El alcance máximo de 70 m es en condiciones de espacio abierto; en interiores, la distancia efectiva puede ser menor.
